8 | Сведения о принадлежности RU
2 Сведения о принадлежности
• Регулятор служит для отображения
информации о приборе и оборудовании и
для изменения отображённых значений.
• Регулятор представляет собой регулятор,
зависящий от погодных условий, для
отопления и приготовления горячей воды с
программированием по времени:
– Отопление : для отопления доступны
3 программы отопления, рассчитанных
на неделю, с 6 временными пунктами
переключения в день (активна одна
программа).
– Горячая вода : программа нагрева
воды с 6 временными пунктами
переключения в день.
• Опции:
– Дистанционное управление FB 100 или
FB 10.
– Модуль IPM 1 для управления
отопительным контуром со смесителем и
без смесителя.
– Модуль ISM 1 для приготовления горячей
воды с помощью солнечной энергии.
• Регулятор имеет резерв хода, составляющий
минимум 6 часов. Если регулятор не
получает питания более 6 часов, время и
дата сбрасываются. Все остальные
установки сохраняются более длительное
время.
• Возможности для монтажа:
– В отопительный котел с Heatronic 3 с
подключением к BUS-шине.
– Крепление на стену с соединением с BUS-
шиной к отопительному котлу с Heatronic
3 с подключением к BUS-шине.
2.1 Комплект поставки

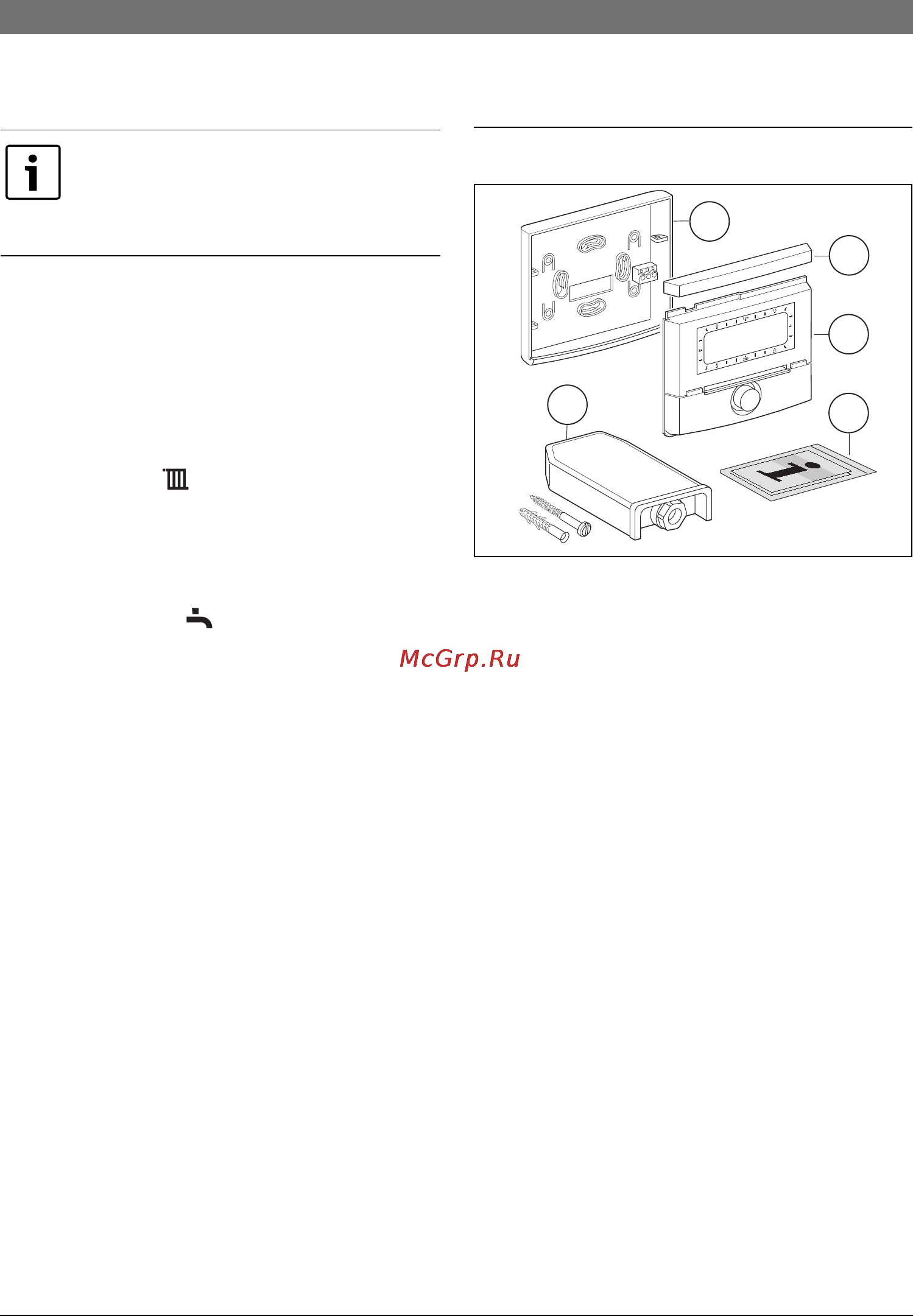

Рис 2 Объем поставки
1 Верхняя часть корпуса регулятора
2 Цоколь для настенного монтажа
3 Задвижная рама
4 Инструкция по монтажу и эксплуатации
5 Датчик наружной температуры с
крепежным материалом
FW 100 можно подсоединять
только к отопительному котлу с
Heatronic 3 с подключением к BUS-
шине.
2x
2x
5
2
4
1
3
6 720 612 481-01.1R
