60 | Настройка меню УPОВЕНЬ СПЕЦИАЛИСТА (только для специалиста) RU
Меню: сушка стяжки > макс.температура
подачи
B Настройка максимальной температуры
подающей линии (1) для функции сушки
стяжки.
Меню: сушка стяжки > время выдержки темп.
подач
B Настройка временного интервала для
достижения максимальной температуры
подающей линии (2).
Меню: сушка стяжки > общ. продолжит. сушки
стяжки
Общая продолжительность рассчитывается
автоматически. При этом температура
подающей линии не повышается более чем на
10 K в день. Если такое повышение
недопустимо для напольного покрытия, общая
продолжительность повышения увеличивается.
Ежедневное повышение соответственно
снижается. Первое и последнее значение
температуры подающей линии составляют
25 °C (фиксированное значение).
Пример:
Максимальная температура подающей линии
(1) = 50 °C
Продолжительность соблюдения максимальной
температуры подающей линии. (2) = 7 дней
Максимальный подъём/спад температуры за
день = 5 K
Общая продолжительность сушки стяжки (3) =
17 дней
B Настройка максимальной
продолжительности (3) сушки стяжки.
Меню: сушка стяжки > дата пуска
B Настройка даты запуска (4) функции сушки
стяжки.
Меню: сушка стяжки > время пуска
B Настройка времени запуска (4) функции
сушки стяжки.

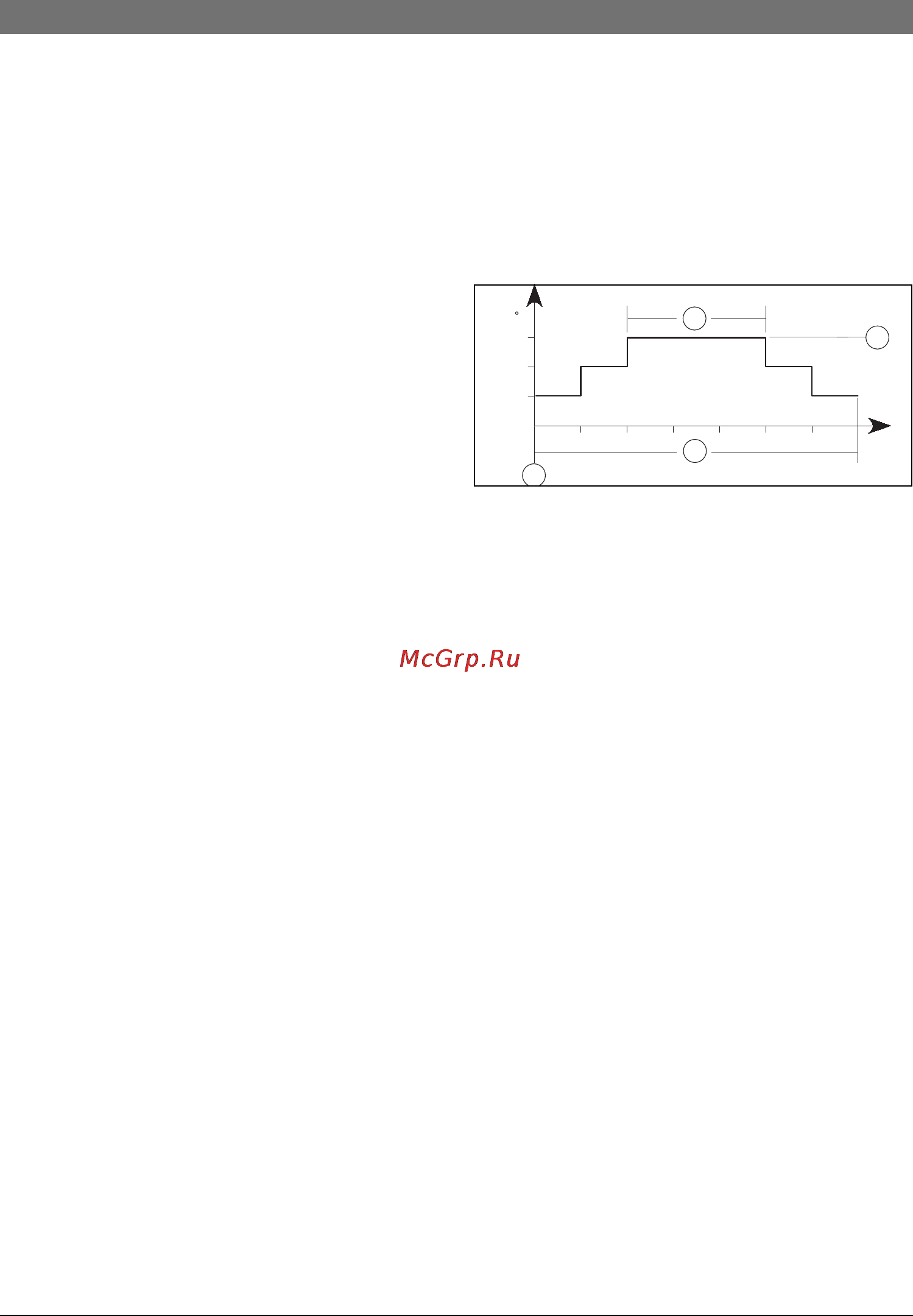

Рис 24
1d 1 день (константа)
1 Максимальная температура подающей
линии
2 Допустимая продолжительность действия
максимальной температуры подающей
линии
3 Общая продолжительность сушки стяжки
4 Дата и время запуска
т Время
VL Температура подающей линии
2d
50 °C 25 °C–()
5K
-------------------------------------------× 7d+ 17d=
25
35
45
VL
C
1d 1d 1d 1d
t
2
1
3
6 720 613 058-06.1R
