Объем поставки 4
11
Оставляем за собой право на изменения!
Инструкция по монтажу, эксплуатации и техническому обслуживанию Logano G211 • Издание 03/2009
4 Объем поставки
z При получении груза проверьте целостность
упаковки.
z Проверьте комплектность поставки.
Комплектующие, заказываемые дополнительно
– Предохранительный теплообменник в комплекте
с термической защитой STS20 (WATTS)
– Вентиль для спуска воздуха с резьбой G3/8"

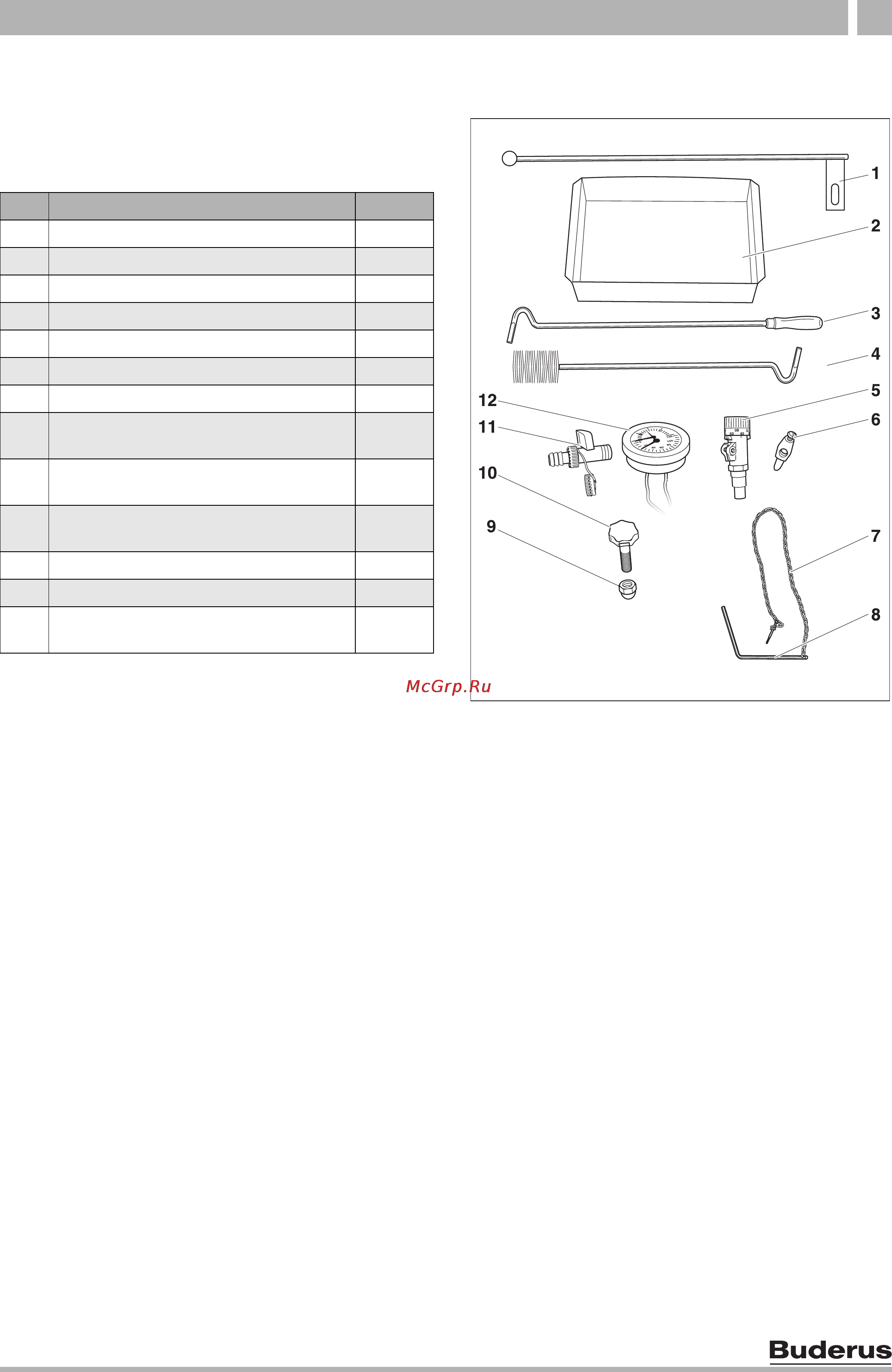

Рис. 4 Объем поставки
Поз. Элемент Кол-во
1 Рычаг дымовой заслонки 1
2 Зольный ящик 1
3 Шуровка 1
4 Щетка для чистки 1
5 Регулятор горения 1
6 Конус регулятора горения 1
7–8 Рычаг с цепью регулятора горения 1
9 Колпачковая гайка для воздушной
заслонки
1
10 Регулировочный винт воздушной
заслонки
1
11 Кран для заполнения и слива с
резьбой G 1/2"
1
12 Термоманометр 1
Обшивка котла с теплоизоляцией 1
Инструкция по монтажу, эксплуатации и
техническому обслуживанию
1
Таб. 7 Объем поставки
