Описание котла 2
7
Оставляем за собой право на изменения!
Инструкция по монтажу, эксплуатации и техническому обслуживанию Logano G211 • Издание 03/2009
2 Описание котла
В комплектацию отопительного котла входит:
– регулятор горения
– загрузочная дверца
– дверца зольной камеры
– воздушная заслонка
– смотровое окно
– рычаг дымовой заслонки
– термоманометр
С помощью регулятора горения устанавливается
требуемая температура котловой воды и этим
ограничивается ее максимальное значение.
Через загрузочную дверцу происходит загрузка
топлива. В холодном состоянии через нее можно
чистить топочную камеру.
За
дверцей зольной камеры находится зольный
ящик и нижняя часть топочной камеры.
Воздушная заслонка (связанная с регулятором
горения) регулирует подачу воздуха.
Через смотровое окно контролируется процесс
сгорания (пламя и количество топлива).
Рычагом переставляется дымовая заслонка в
дымовой трубе.
Термоманометр показывает температуру в
отопительном котле и давление воды.
Предохранительный теплообменник
Опционально к этому
котлу может быть подключен
внешний предохранительный теплообменник. При
опасности перегрева срабатывает термостатичес-
кий клапан, и через предохранительный теплооб-
менник подается охлаждающая вода.
Топливо
Отопительные котлы предназначены для работы
на каменном угле и коксе – орех 1 (20 – 40 мм).
Отопительные котлы с обозначением "D" (например,
Logano G211 D) имеют больший объем топки и боль-
шее загрузочное отверстие, поэтому они
пригодны
для сжигания крупных поленьев.
В качестве запасного топлива допускается приме-
нение (при меньшей мощности и более коротких
интервалах технического обслуживания): каменный
уголь и кокс – орех 2 (10 – 20 мм) или куски
(40 – 100 мм), прессованные горючие материалы,
древесина, прессованные древесные материалы,
гранулы и древесная стружка.

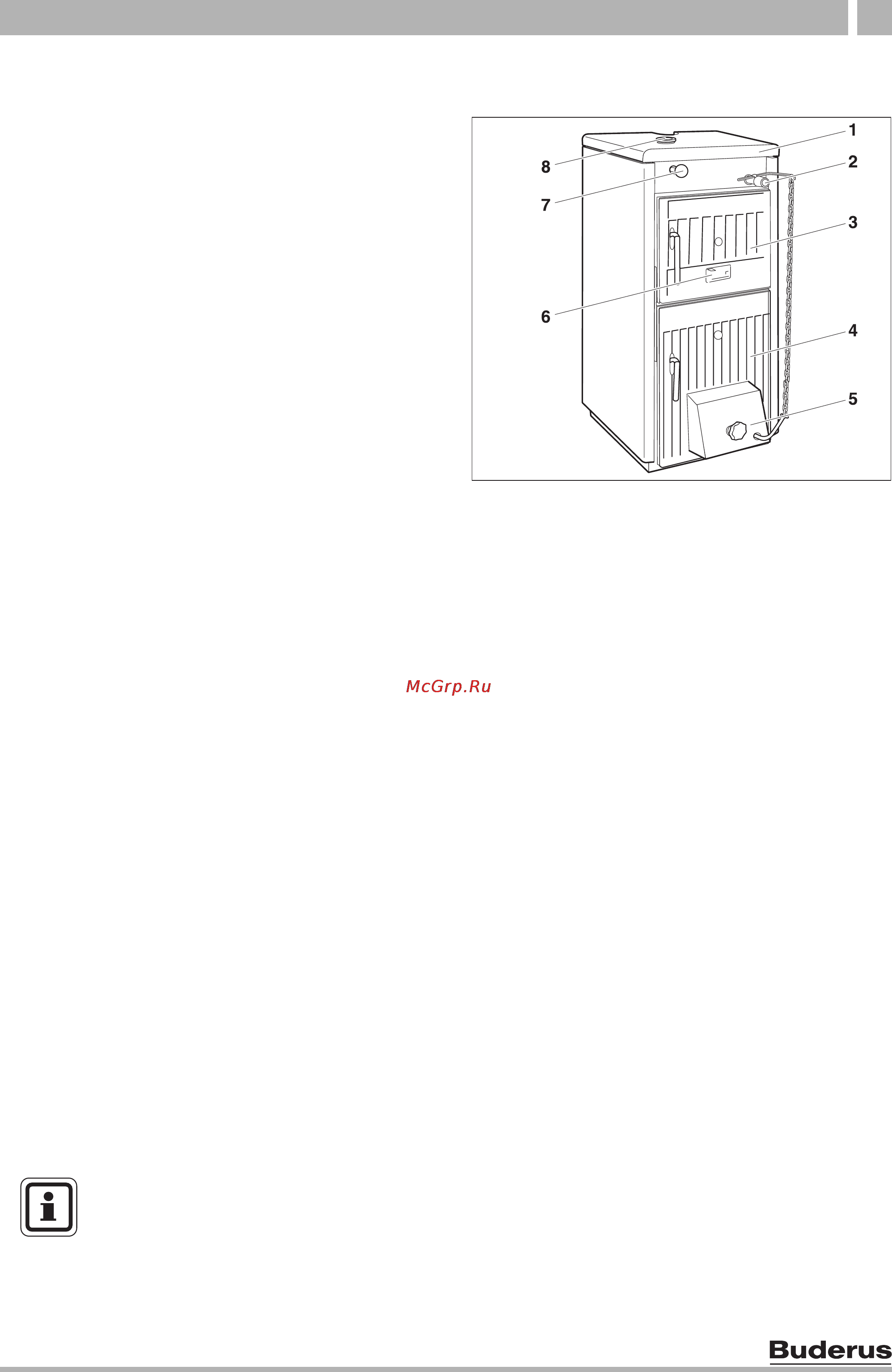

Рис. 1 Logano G211
1 отопительный котел с обшивкой
2 регулятор горения
3 загрузочная дверца
4 дверца зольной камеры
5 воздушная заслонка
6 смотровое окно
7 рычаг дымовой заслонки
8 термоманометр
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Бурый уголь не годится для сжигания,
так как это приводит к образованию
шлама в теплообменнике.
