8
Инструкция по монтажу, эксплуатации и техническому обслуживанию Logano G211 • Издание 03/2009
Оставляем за собой право на изменения!
Технические характеристики3
3 Технические характеристики

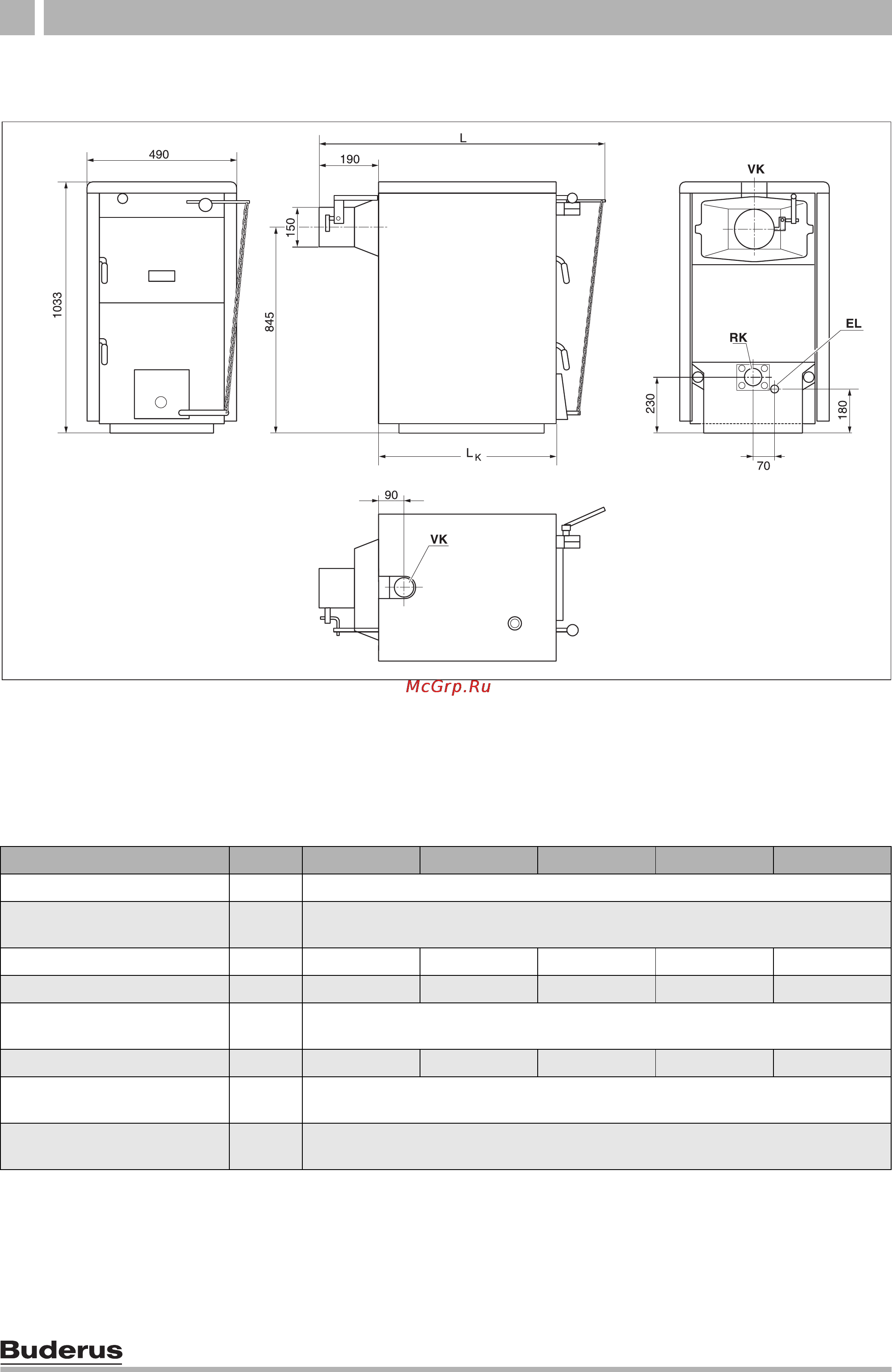

Рис. 2 Подключения и размеры (приведены в мм)
Подключения (размеры см. в следующих таблицах):
VK = подающая линия котла
RK = обратная линия котла
EL = слив (подключение крана для спуска и
наполнения)
Типоразмер котла Тип 20, 20D 26, 26D 32, 32D 36, 36D 42, 42D
Высота мм 1033
Высота с предохранительным
теплообменником
мм 1344
Общая длина котла L мм 840 940 1040 1140 1240
Длина котла L
K
мм 480 580 680 780 880
Размеры загрузочного
отверстия
мм 310 x 230
Вес нетто кг 210 245 280 315 350
Подключение греющего
контура VK, RK
- Внутренняя резьба G 2"
Подключение предохрани-
тельного теплообменника
- Наружная резьба G 1/2"
Таб. 2 Размеры
