Транспортировка и установка отопительного котла 5
13
Оставляем за собой право на изменения!
Инструкция по монтажу, эксплуатации и техническому обслуживанию Logano G211 • Издание 03/2009
5.2 Расстояния до сгораемых материалов
5.3 Монтаж облицовки
z Подвесить боковую стенку со вложенной в нее
теплоизоляцией к анкерным штангам отопитель-
ного котла между гайками.
z Установить заднюю стенку со вложенной тепло-
изоляцией над фланцем обратной линии котла.
z Подвесить вторую боковую стенку со вложенной
теплоизоляцией.
z Зафиксировать боковые стенки, затянув наруж-
ные гайки.
z Установить фронтальный лист со вложенной
теплоизоляцией
на отопительный котел.
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНОСТЬ ВОЗНИКНОВЕНИЯ
ПОЖАРА
из-за наличия легковоспламеняющихся
материалов или жидкостей.
z Удостоверьтесь, что в непосред-
ственной близости от котла не
хранятся воспламеняющиеся
материалы или жидкости.
z Проинформируйте обслуживающий
персонал об установленных прави-
лами минимальных расстояниях,
которые нужно выдерживать до
легко- и трудновоспламеняемых
материалов.

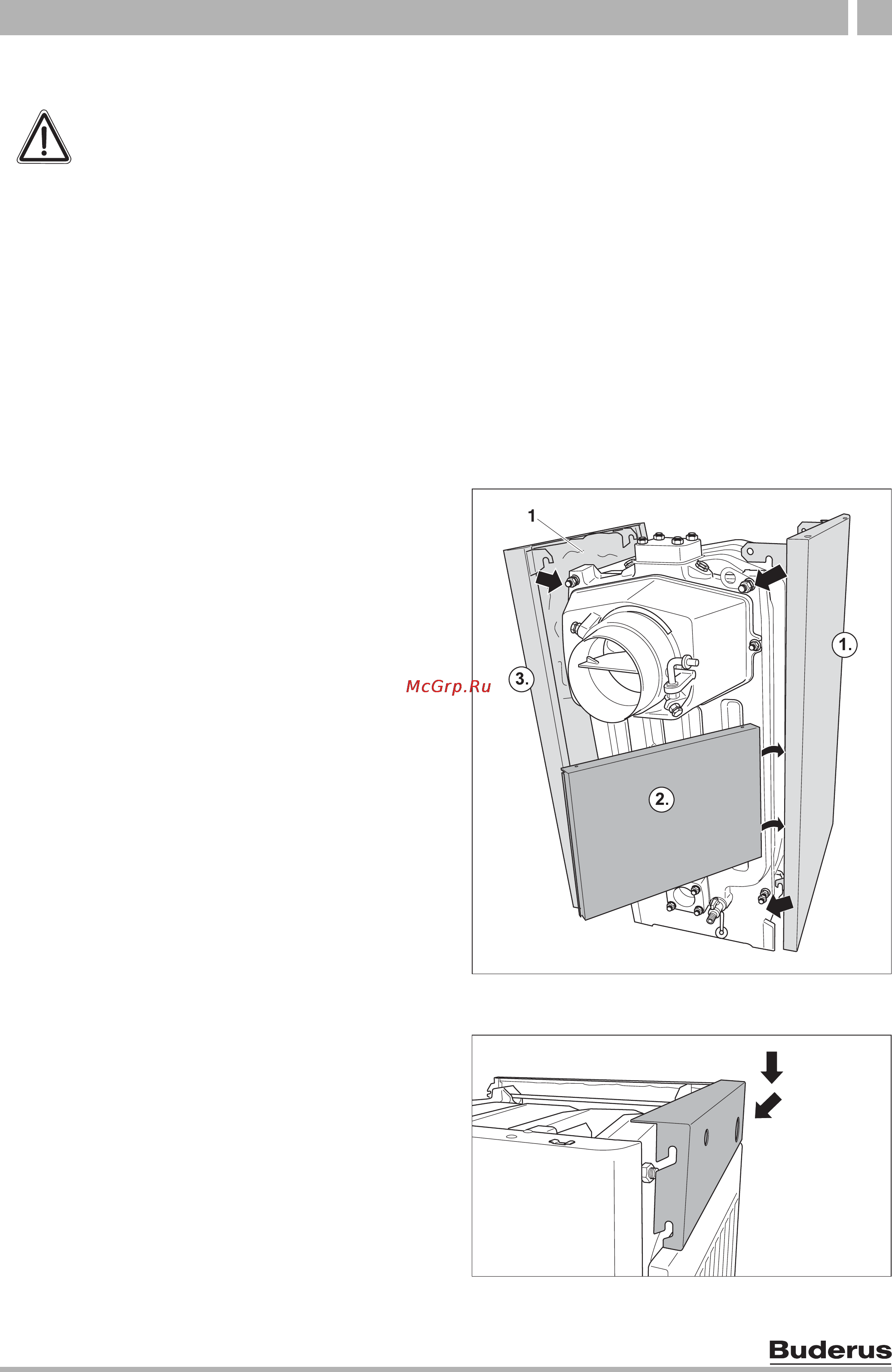

Рис. 7 Монтаж боковых стенок и задней стенки
1 теплоизоляция
Рис. 8 Монтаж фронтального листа
