20
Инструкция по монтажу, эксплуатации и техническому обслуживанию Logano G211 • Издание 03/2009
Оставляем за собой право на изменения!
Включение отопительной установки7
7 Включение отопительной установки
В этой главе описывается пуск котла в
эксплуатацию.
z Выньте все предметы из зольного ящика.
7.1 Создание рабочего давления
Для пуска котла требуется создать нормальное
рабочее давление
z Установить красную стрелку манометра на нуж-
ное значение рабочего давления: минимум 1 бар
избыточного давления (относится к закрытым ус-
тановкам). В открытых установках максимальный
уровень воды в выравнивающем баке находится
на 25 м над днищем котла.
z Долить воду или слить через кран для заполне-
ния и слива так, чтобы было достигнуто требуе-
мое рабочее давление.
z При наполнении отопительной установки
выпускайте воздух.
7.2 Настройка регулятора горения
z Выставить на регуляторе 85°C.
z Растопить котел (Î глава 8.2, стр. 23).
z Отрегулировать натяжение цепи положением
рычага (или укоротить цепь) так, чтобы воздуш-
ная заслонка при температуре котловой воды
85°C была закрыта до минимального расстояния
(5 мм), и цепь оставалась немного свободной.

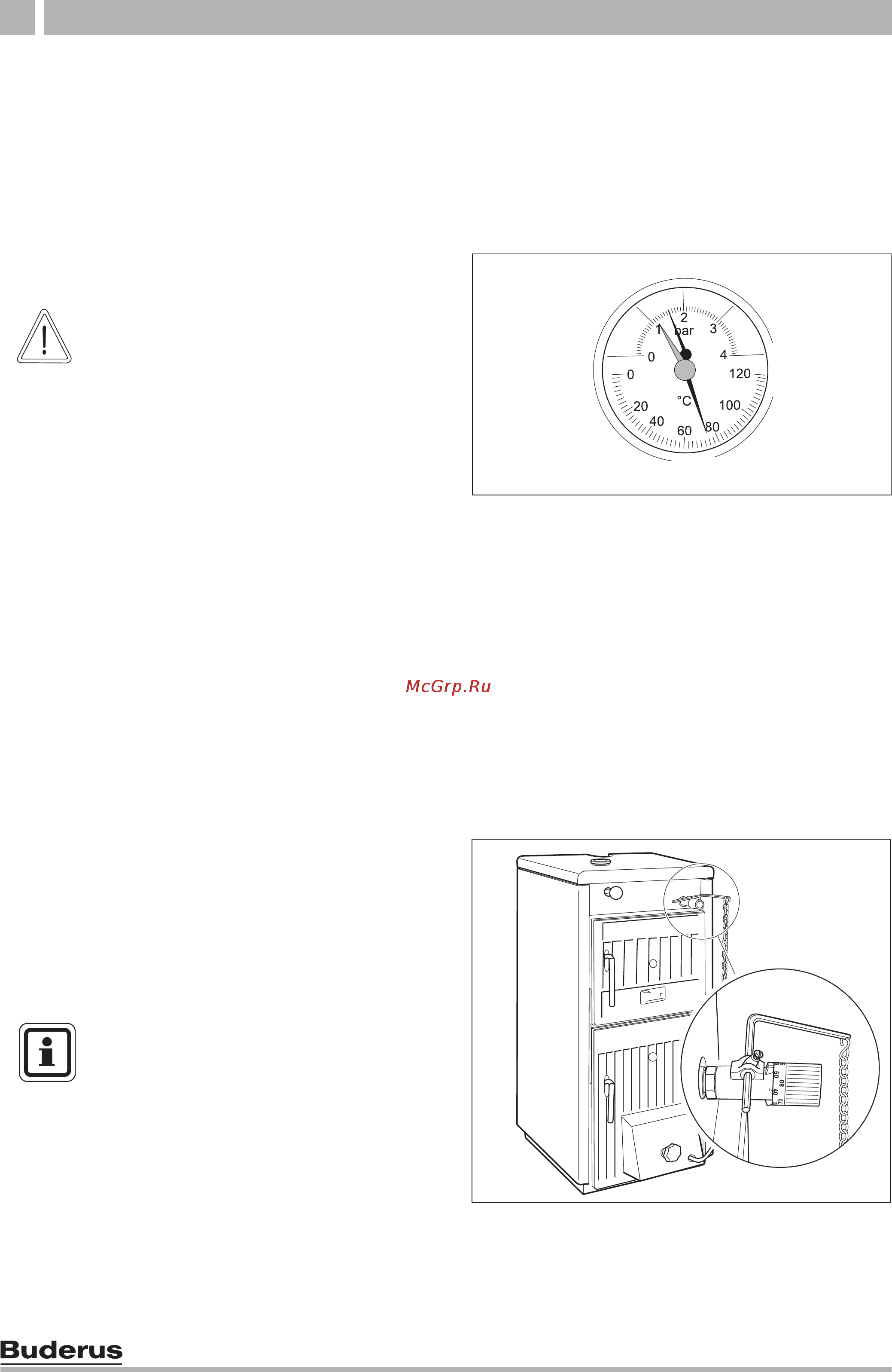

Рис. 17 Термоманометр
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за напряжения материала, возникаю-
щего вследствие разницы температур.
z Заполняйте отопительную установку
только в холодном состоянии (темпе-
ратура подающей линии не должна
превышать 40 °C).
Рис. 18 Регулировка натяжения цепи
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
При полностью закрытой заслонке не
происходит полного сгорания топлива.
Смола оседает на поверхностях нагре-
ва, что требует больших затрат на
чистку.
