Монтаж отопительного котла6
6 Монтаж отопительного котла
В этой главе приведены указания по правильному
монтажу отопительного котла. В частности, монтаж
включает:
– подключение к системе отвода дымовых газов
– гидравлические подключения
– установка крана для заполнения и слива
– подключение предохранительного
теплообменника
– наполнение отопительной установки и проверка
ее герметичности
6.1 Рекомендации по организации приточной вентиляции и подключению к дымовой
трубе
6.1.1 Подключение к системе отвода дымовых газов
Следите за тем, чтобы подключение котла к ды-
мовой трубе производилось в соответствии с
местными правилами строительного надзора и по
согласованию с организацией, занимающейся
обслуживанием дымовых труб.
Хорошая тяга в дымовой трубе является основным
условием для правильной работы отопительного
котла. Это существенно влияет на производитель
-
ность и экономичность котла. Отопительный котел
может быть подключен только к дымовой трубе с
необходимой тягой – см. технические характерис-
тики (Î таб.9, стр. 17).
Для расчета берется весовой расход дымовых газов
при общей номинальной теплопроизводительности.
Эффективная высота дымовой трубы отсчитывает-
ся от места входа присоединительного участка в
дымовую трубу (Î таб.9, стр. 17).
z Подсоединить щтуцер отвода дымовых газов с
люком для чистки к дымовой трубе.
z Вставить присоединительный участок в отопи-
тельный котел. Присоединительный участок
должен быть как можно короче и иметь уклон
от котла вверх к дымовой трубе.

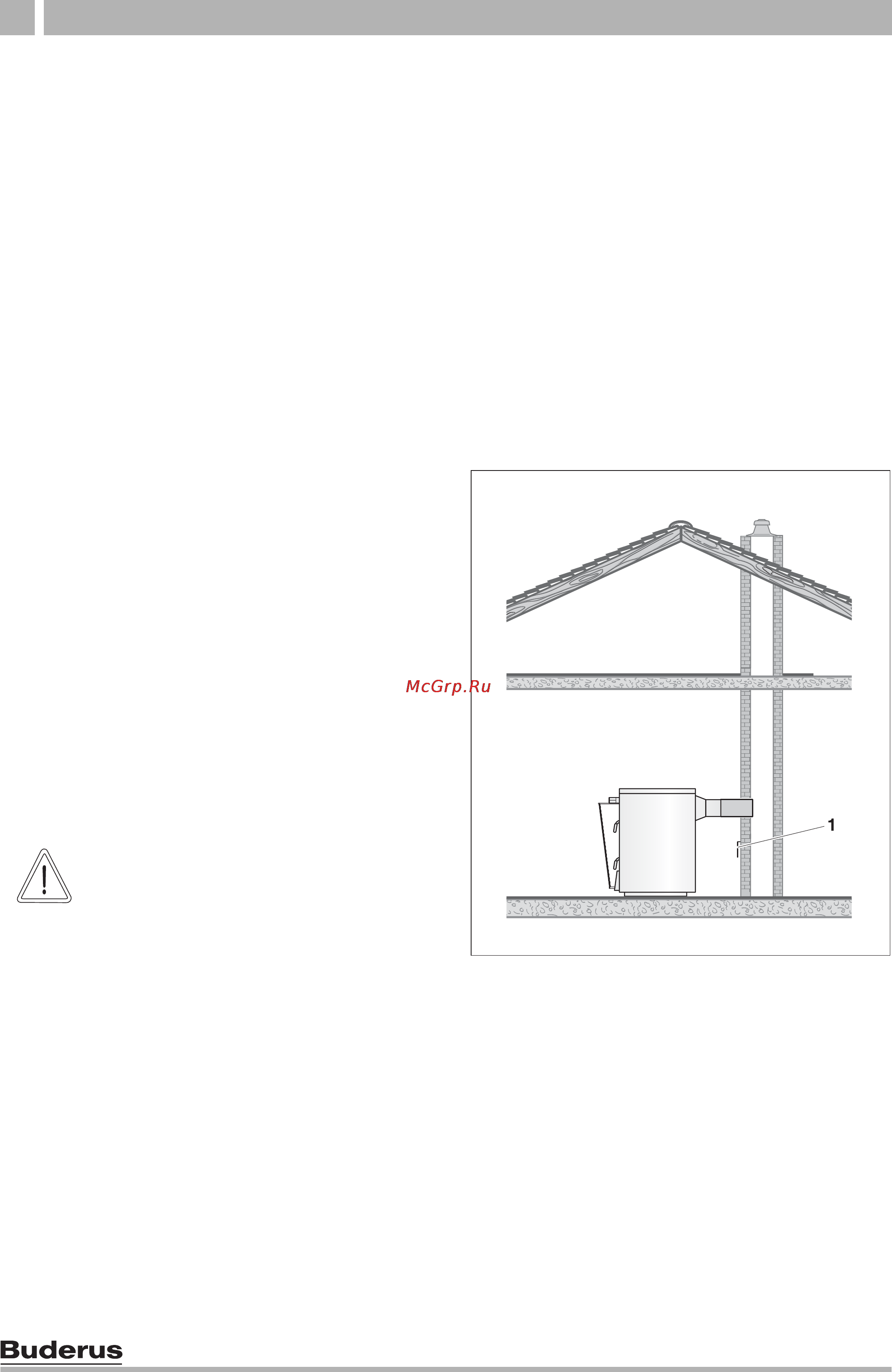

Рис. 13 Подключение к дымовой трубе
1 ограничитель тяги
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за недостаточной тяги.
z Должны соблюдаться значения
необходимой тяги, приведенные в
разделе технических характеристик
(допуск ±3 Па).
z Необходимо смонтировать ограни-
читель тяги для того, чтобы огра-
ничивать максимальную тягу.
