Монтаж
6
Logano plus SB735 - Оставляем за собой право на изменения в целях технического совершенствования!17
6.4 Монтаж системы управления
и погружной гильзы
Система управления крепится фиксацией 4 крюков
в 4 отверстиях на передней крышке котла.
Система управления
Logamatic 4311/4312/4211/4212
z Выверните два винта сверху из крышки
клеммного щитка и снимите крышку
(рис. 17).
z Проведите капиллярные трубки через кабельный
проход и разверните их на требуемую длину.
z Установите систему управления так, чтобы
передние крюки вошли в овальные отверстия,
сдвиньте систему управления вперед и потом
откиньте назад до защелкивания обоих упругих
крюков справа и слева (стрелка
рис. 17).
z Цоколь системы управления закрепите внутри
к
передней крышке котла двумя саморезами в
проходе для кабеля справа и слева.
Выполните электрическое подключение в
соответствии с электросхемой.
z Вставьте хомуты с уложенным в них кабелем в
рамку и закрепите их, повернув рычажок
(рис. 18).
z Вставьте оба нижних крюка задней стенки справа
и слева со шлицом в верхнюю кромку рамки
(рис. 18).
z Слегка нажмите верхние упругие крюки (по
стрелке на
рис. 18) и вставьте заднюю стенку так,
чтобы оба крюка защелкнулись.
z Установите крышку клеммного щитка и закрепите
ее 2 винтами
(рис. 17).

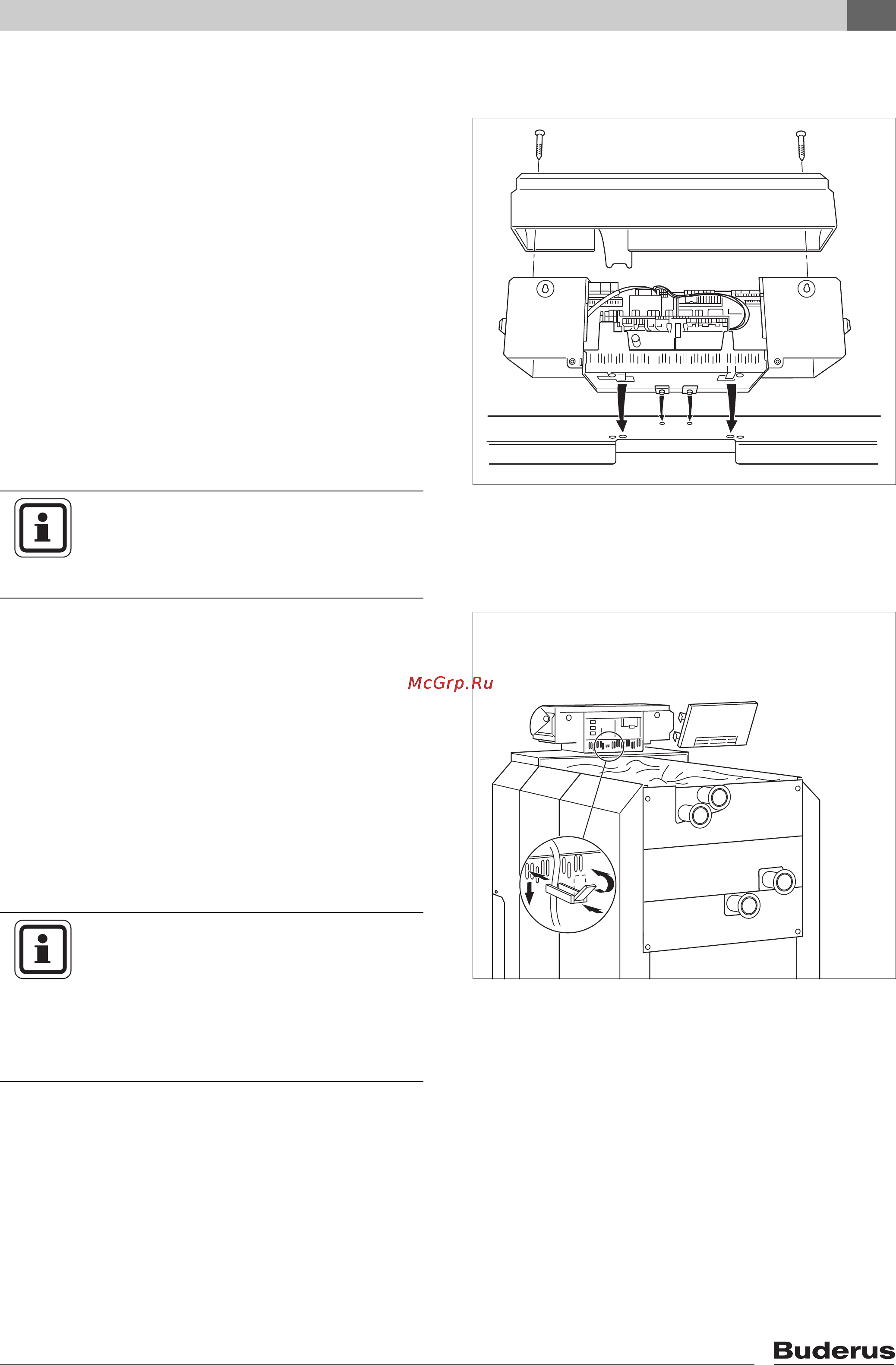

Рис. 17 Монтаж системы управления
УКАЗАНИЕ!
При необходимости можно выломать
или вырезать заглушку в задней стенке
(рис. 18).
Рис. 18 Монтаж кабельных хомутов
УКАЗАНИЕ!
Осторожно производите прокладку
проводов и капиллярных трубок!!
Выполните жесткое подключение к сети
в соответствии с EN 50
165!
Соблюдайте местные нормы и правила!
