Монтаж
6
Logano plus SB735 - Оставляем за собой право на изменения в целях технического совершенствования!22
6.9 Системы отвода дымовых газов
Дымовые газы должны выходить в атмосферу по
дымоходам и через дымовую трубу в соответствии
с
DIN 18 160.
Используйте имеющие допуск к эксплуатации
влагонепроницаемые дымоходы и дымовые трубы.
Перед пуском в эксплуатацию отопительной
установки необходимо проверить соответствие
системы отвода дымовых газов отопительному
котлу.
Проверьте отсутствие утечек в местах подключения
системы удаления дымовых газов (уплотнительная
манжета дымовой трубы по дополнительному
заказу).
Выполняйте рекомендации инструкции по монтажу
изготовителя системы удаления дымовых газов!
6.10 Устройство нейтрализации
(комплектующие по заказу)
z Наденьте поставляемый сифон на штуцер трубы
сборного коллектора дымовых газов и закрепите
накидной гайкой.
z Подсоедините сливной шланг к патрубку (рис. 27,
поз. 1) слива конденсата (сифону) (рис. 27,
поз. 2) и закрепите хомутом. При использовании
температуростойкой пластиковой трубы Ø 40
тройник на сифоне отпилите.

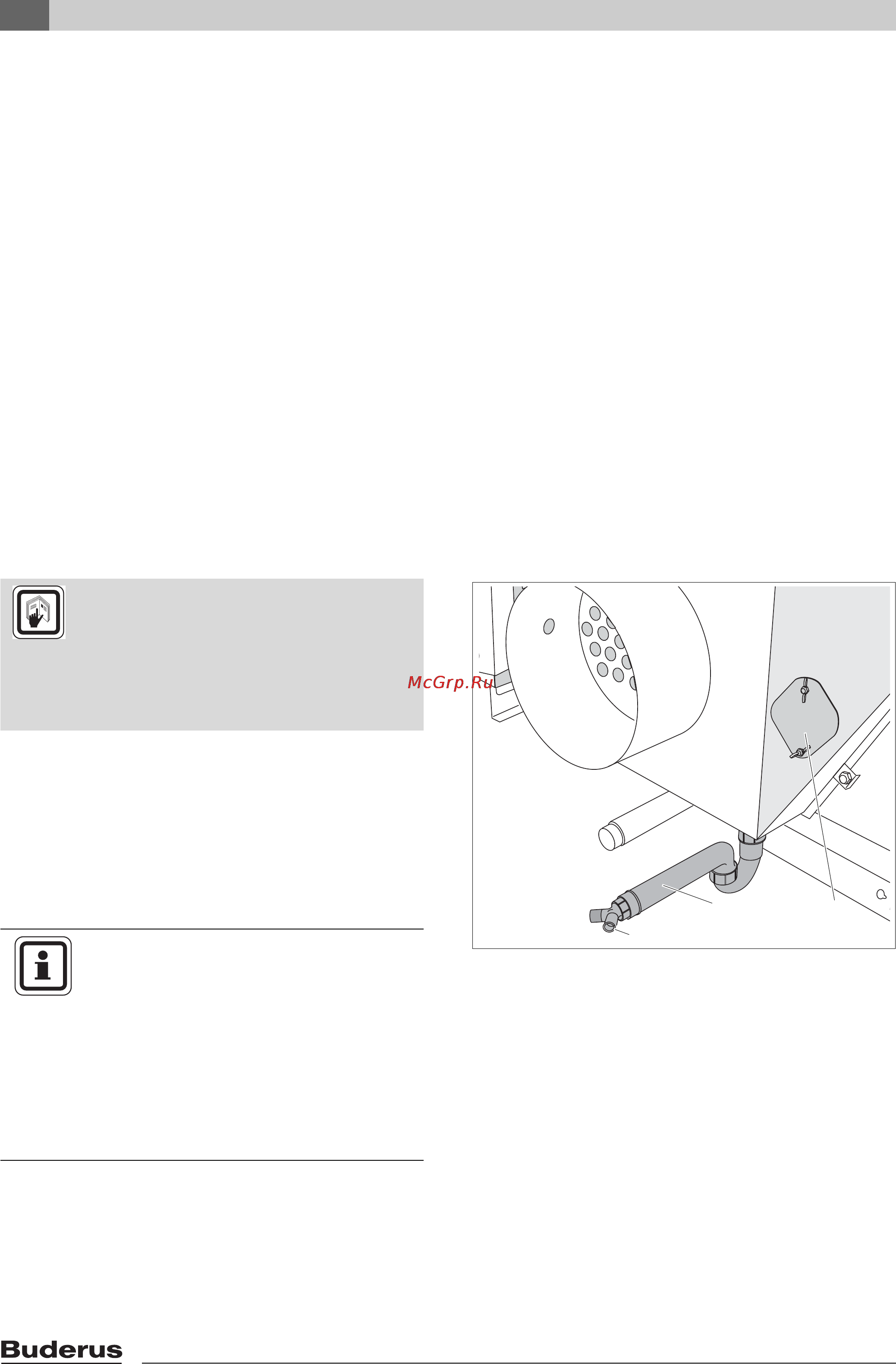

Рис. 27 Выход конденсата
Экспликация к рис. 27
Поз. 1: подсоединение сливного шланга
Поз. 2: сифон
Поз. 3: люк для чистки
3
1
2
ПОЛЬЗУЙТЕСЬ ИНСТРУКЦИЕЙ!
При установке и обслуживании
устройства нейтрализации
пользуйтесь специальной инструкцей
по монтажу (входит в поставку
устройства нейтрализации).
УКАЗАНИЕ!
Обычно конденсат поступает в котел
через дымоход. Если это невозможно,
то для отдельного конденсатного
шланга разрешается использовать
тройники только из нержавеющей стали
или пластмассы. Для керамических
систем отвода дымовых газов нужно
устанавливать уловитель шлама
(грязевик).
