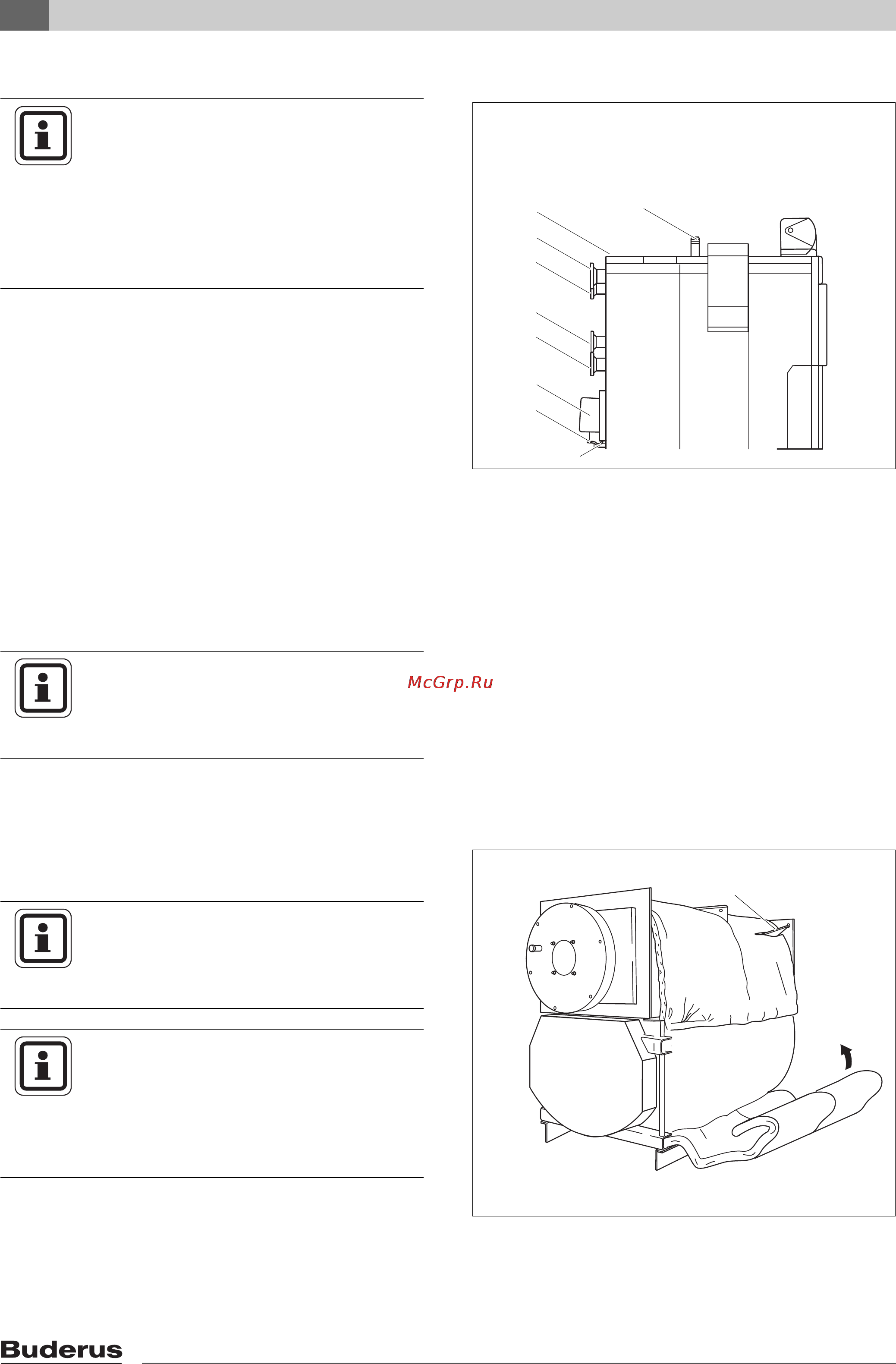

Buderus LOGANO PLUS SB735 [10/32] Монтаж
![Buderus LOGANO PLUS SB735 [10/32] Монтаж](/views2/1072952/page10/bga.png)
Монтаж
6
Logano plus SB735 - Оставляем за собой право на изменения в целях технического совершенствования!10
6 Монтаж
Последовательность монтажа:
1. Теплоизоляция/упаковка A
2. Упаковка B
3. Упаковка C
6.1 Монтаж теплоизоляции
и облицовки
z Заверните сверху предохранительное
устройство контроля количества воды
(рис. 4).
z Уложите теплоизоляционные маты корпуса
вырезами на косынки жесткости
(рис. 2, поз. 1).
z Уложите передний теплоизоляционный мат
вырезом на кронштейн траверсы.
z Протяните теплоизоляционные маты под котлом
(рис. 5).
Рис. 4 Звукопоглощающая подставка
Экспликация к рис. 4
WMS = предохранительное устройство контроля
количества воды
M= точка замера (погружная гильза)
VK = подающая линия котла
VSL = подающая предохранительная линия
RK2 = обратная линия котла
RK1 = обратная линия котла
AA = выход дымовых газов
AKO = выход конденсата
EK = вход холодной воды
EL = слив
WMS
M
VK
VSL
RK2
RK1
AA
AKO
EK/EL
УКАЗАНИЕ!
При монтаже передней теплоизоляции
топочная камера должна быть закрыта
дверцей горелки, чтобы при
проведении сварочных или
шлифовальных работ, не повредить
топочную камеру из нержавеющей
стали.
УКАЗАНИЕ!
При монтаже теплоизоляционных
матов ткань всегда должна находиться
снаружи.
Рис. 5 Теплоизоляция
1
УКАЗАНИЕ!
На котлах 790 кВт узкие
теплоизоляционные маты должны быть
сзади, следите за вырезом для слива.
УКАЗАНИЕ!
Учитывайте вырезы для
предохранительного устройства
контроля количества воды и
кронштейна траверсы
(рис. 7, поз. 1 + 6)!
