Монтаж
6
Logano plus SB735 - Оставляем за собой право на изменения в целях технического совершенствования!11
z Оберните внахлест корпус котла
теплоизоляционными матами и закрепите
8
скобами.
z Выверните 4 болта (рис. 6, поз. 1) на дверце
горелки (рис. 7, поз. 2) справа и 4 болта слева.
z Откройте дверцу горелки (рис. 7, поз. 2).
z Приложите теплоизоляционный мат с круглым
вырезом
(рис. 7, поз. 3) широким краем вверх
к передней стенке корпуса котла и закрепите его
4
скобами (2 слева, 2 справа) к теплоизоляции
корпуса.
z Закройте дверцу горелки и закрепите 8 болтами.
z Уложите теплоизоляционную полосу
(рис. 7, поз. 4) на оборотную камеру котла так,
чтобы склейка была спереди и сверху.
z Уложите теплоизоляционную полосу
(рис. 7, поз. 5) вокруг оборотной камеры котла и
закрепите 2 скобами.
z Уложите теплоизоляцию на заднюю стенку
(рис. 8, поз. 2), учитывая вырезы на ней, и
прикрепите 6 скобами (рис. 8, поз. 1, 3 слева
и 3 справа) к теплоизоляции корпуса (рис. 8,
поз. 3).

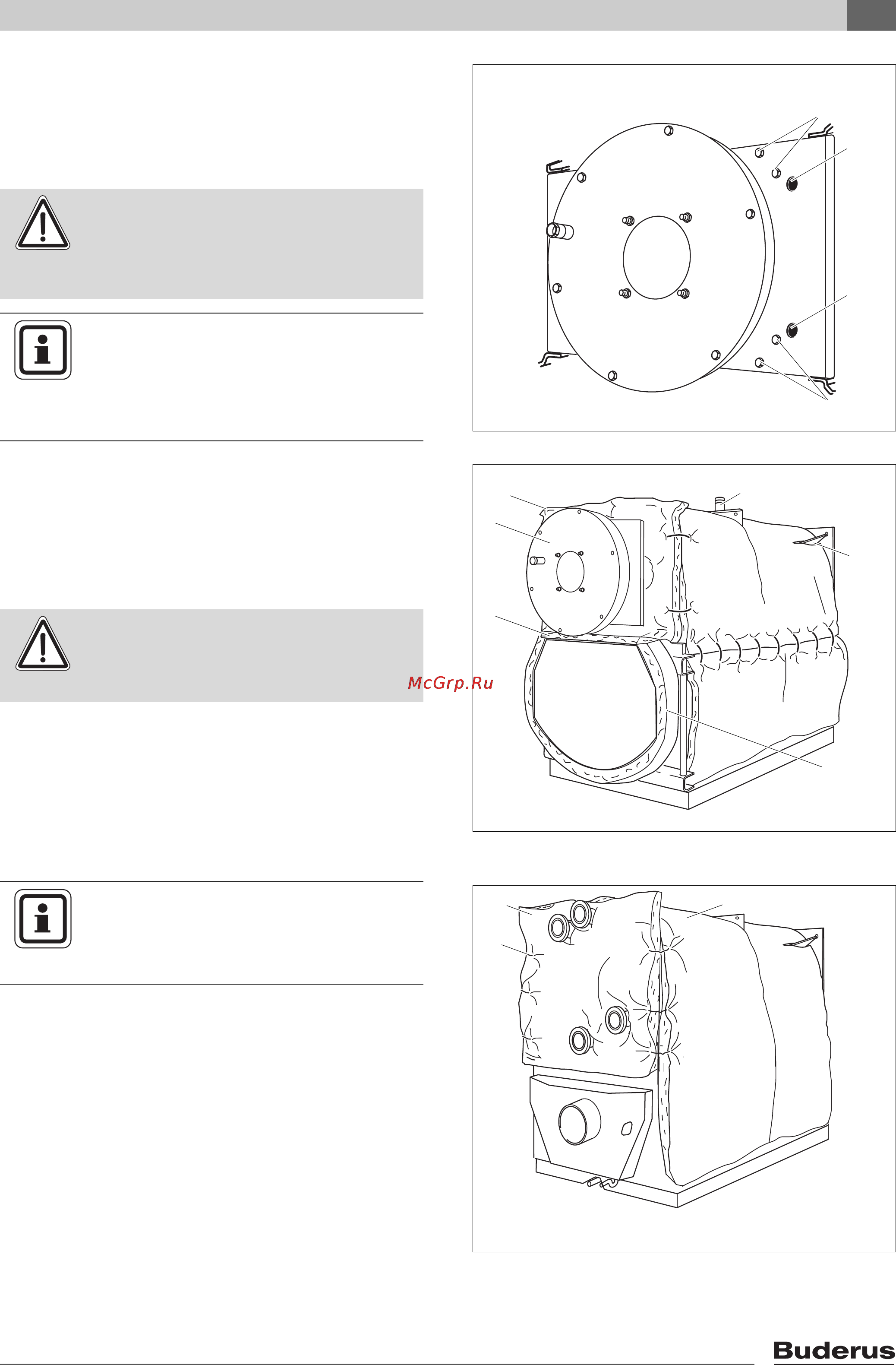

Рис. 6 Болты дверцы горелки
1
1
2
2
ОПАСНОСТЬ!
ОПАСНОСТЬ!
Перед тем, как открыть дверь горелки,
проверьте наличие шарнирных осей
(рис. 21, поз. 1).
УКАЗАНИЕ!
Пазы (рис. 6, поз. 2) на дверце горелки
(2 справа и 2 слева) предназначены для
подвешивания к крану или тали, когда
требуется снять всю дверцу целиком.
Рис. 7 Теплоизоляция на дверце горелки
1
2
3
4
5
6
ВНИМАНИЕ!
ВНИМАНИЕ!
У шарнирных осей широкий край
должен быть сверху!
Рис. 8 Теплоизоляция задней стенки
1
2
3
УКАЗАНИЕ!
Следите за вырезами для шарниров!
