Монтаж
6
Logano plus SB735 - Оставляем за собой право на изменения в целях технического совершенствования!12
6.2 Упаковка A
z Наденьте переднюю траверсу (трапециевидным
вырезом вниз) 2 отверстиями на шпильки и
закрепите гайками
(рис. 9).
z Наденьте заднюю траверсу (трапециевидным
вырезом вниз) 2 отверстиями на шпильки и
закрепите гайками
(рис. 9).
z Вставьте теплоизоляционные маты дверцы
горелки
(рис. 7, поз. 3) и задней стенки (рис. 8,
поз. 2) в верхнюю отбортовку на передней и
задней траверсах.
z Слегка заверните 2 болта M8 x 80 (рис. 10, поз. 3)
сверху в среднюю траверсу (рис. 10, поз. 1).
z Прикрепите среднюю траверсу (рис. 10, поз. 1)
сверху 2 болтами и 2 гайками с 2 шайбами к
планке
(рис. 10, поз. 2).
z Слегка закрепите передние средние траверсы
(рис. 9, поз. 1) слева и справа двумя винтами и
двумя шайбами.
z Вставьте фиксатор провода (рис. 9, поз. 4) в
траверсу со стороны шарниров дверцы горелки
и протяните через него кабель горелки.
z Закрепите фиксатор 2 винтами (рис. 10, поз. 3).

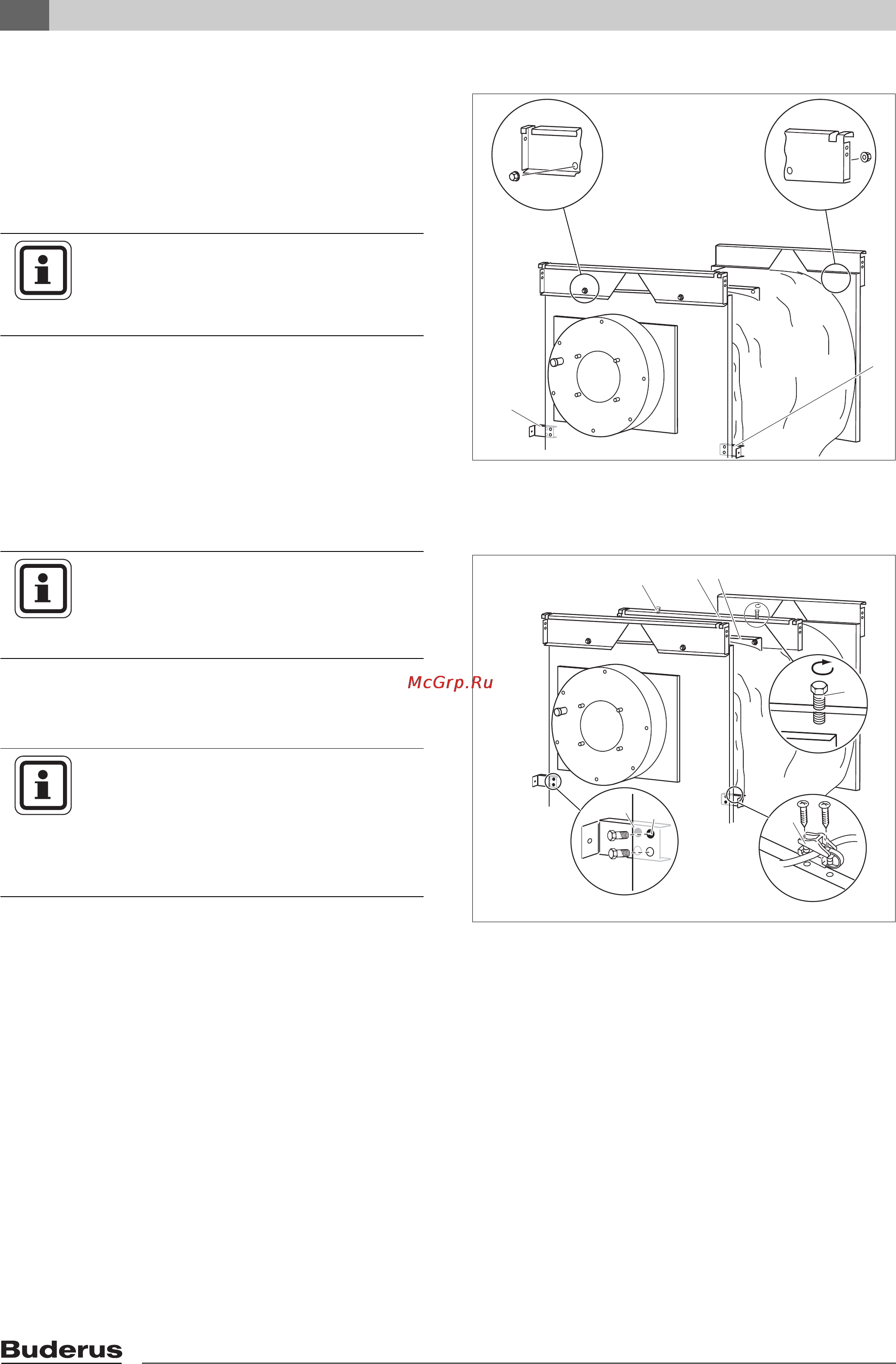

Рис. 9 Траверсы
1
1
УКАЗАНИЕ!
Отбортовки траверс должны быть
направлены от котла (рис. 9).
Рис. 10 Фиксатор провода
Экспликация к рис. 10
Поз. 1: средняя траверса
Поз. 2: планка
Поз. 3: болты M8 x 80
Поз. 4: фиксатор провода
Поз. 5: положение винтов средней траверсы на котлах
790
кВт и 970 кВт
Поз. 6: положение винтов средней траверсы на котлах
1200
кВт
1 2
3
4
5
6
3
УКАЗАНИЕ!
Окантовка средней траверсы (рис. 10,
поз. 1) должна быть направлена
вперед.
УКАЗАНИЕ!
Пока не затягивайте винты крепления
средней траверсы (рис. 9, поз. 1).
Только после выравнивания и
крепления передней боковой стенки
можно затянуть винты траверс.
