Технические характеристики, размеры, подключения
3
Logano plus SB735 - Оставляем за собой право на изменения в целях технического совершенствования!7
3 Технические характеристики,
размеры, подключения

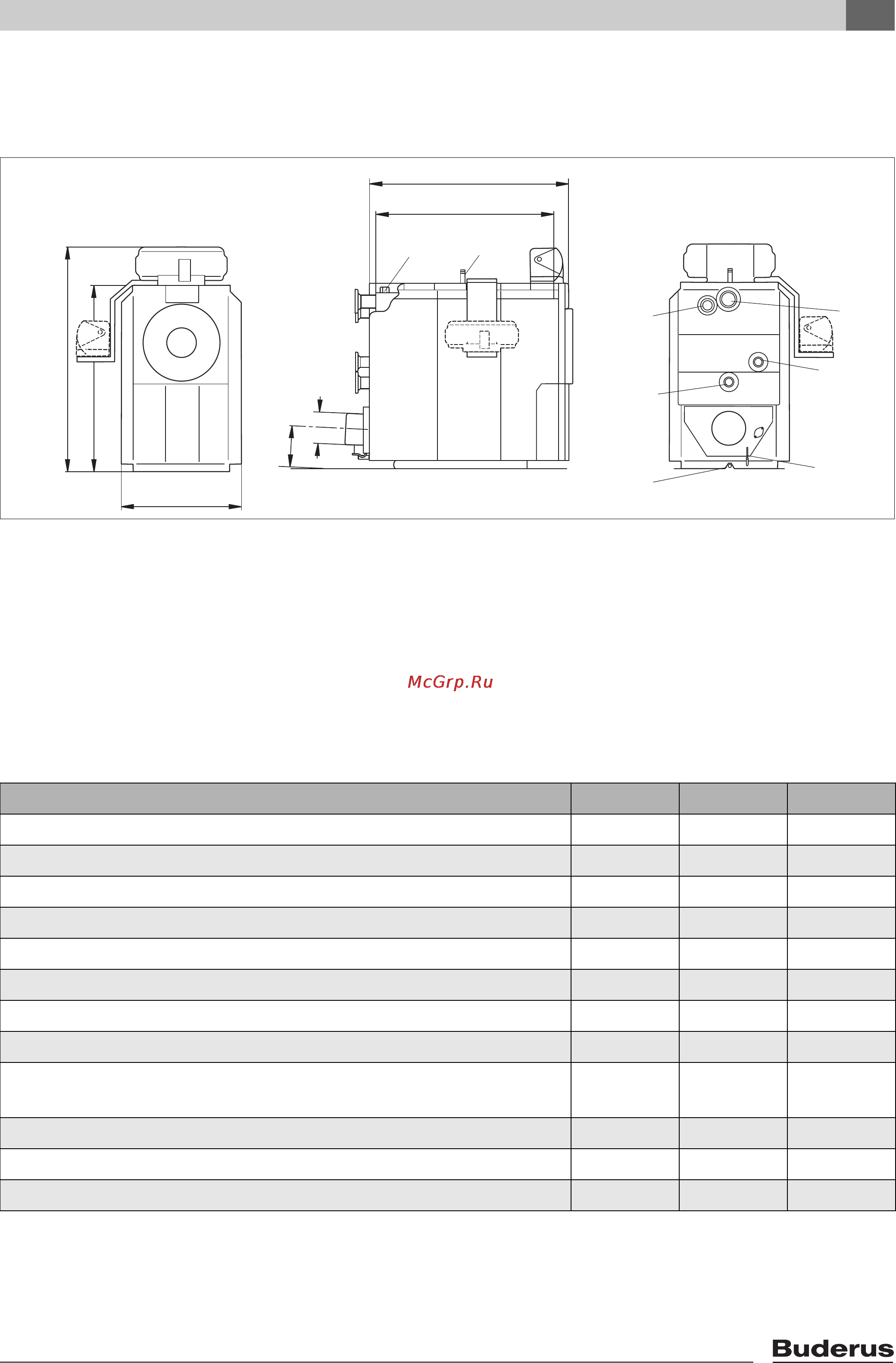

Рис. 1 Размеры и подключения
L
L
K
H
1
H
B
H
AA
AA
M
VSL
VK
RK
2
AKO
RK
1
EK/EL
WMS
Экспликация к рис. 1
VK = подающая линия котла VSL = подающая предохранительная линия
RK1 = обратная линия котла AKO = выход конденсата
RK2 = обратная линия котла EK = вход холодной воды
H1 = система управления Logamatic 4200/4300=H+240 EL = слив
WMS = предохранительное устройство контроля
количества воды
M= точка замера (погружная гильза)
Типоразмер котла 790 970 1200
Номинальная мощность kW 790 970 1200
Длина L mm 2309 2729 2729
Длина L
K
mm 1915 2335 2335
Высота H mm 2063 2063 2103***
Ширина B mm 1370 1370 1370
Выход дымовых газов, внутренний Ø AA mm 353 353 353
Высота H
AA
mm 480 484 484
Вес kg 1730 2170 2204
Подающая линия котла
1-ая обратная линия котла NT
VK
RK
1
DN*
DN*
100
100
125
125
125
125
2-ая обратная линия котла HT RK
2
DN* 80 100 100
Подающая предохранительная линия VSL DN** 65 65 65
Слив EK/EL R 1 1Ѕ 1Ѕ
* По DIN 2631 PN 6.
** По DIN 2633 PN 16.
*** Со звукоглощающей подставкой.
