Монтаж
6
Logano plus SB735 - Оставляем за собой право на изменения в целях технического совершенствования!21
6.8 Упаковка C
z Закрепите нижнюю заднюю стенку (рис. 26,
поз. 1) 2 саморезами слева и 2 саморезами
справа к отбортовке боковой стенки.
z Прикрепите двумя саморезами малый средний
элемент
(рис. 26, поз. 6) отбортовкой внутрь
к нижней задней стенке (рис. 26, поз. 1).
z Вставьте среднюю заднюю стенку (рис. 26,
поз. 2) Z-образной отбортовкой за нижнюю
заднюю стенку поз. 1), приложите ее к отбортовке
боковых стенок и закрепите двумя саморезами
справа и слева.
z Вставьте верхнюю заднюю стенку (рис. 26,
поз. 3) Z-образной отбортовкой за среднюю
заднюю стенку, приложите ее к отбортовке
боковых стенок и закрепите двумя саморезами
справа и слева.
z Вставьте верхний малый элемент (рис. 26,
поз. 4) с язычком в верхнюю заднюю стенку и
закрепите саморезом.
z Установите одно или два крепления кабеля
(рис. 26, поз. 5) или кабельный канал на верхней
задней стенке.
z Прикрепите левую и правую планки (рис. 26,
поз. 7) двумя саморезами к боковой стенке.

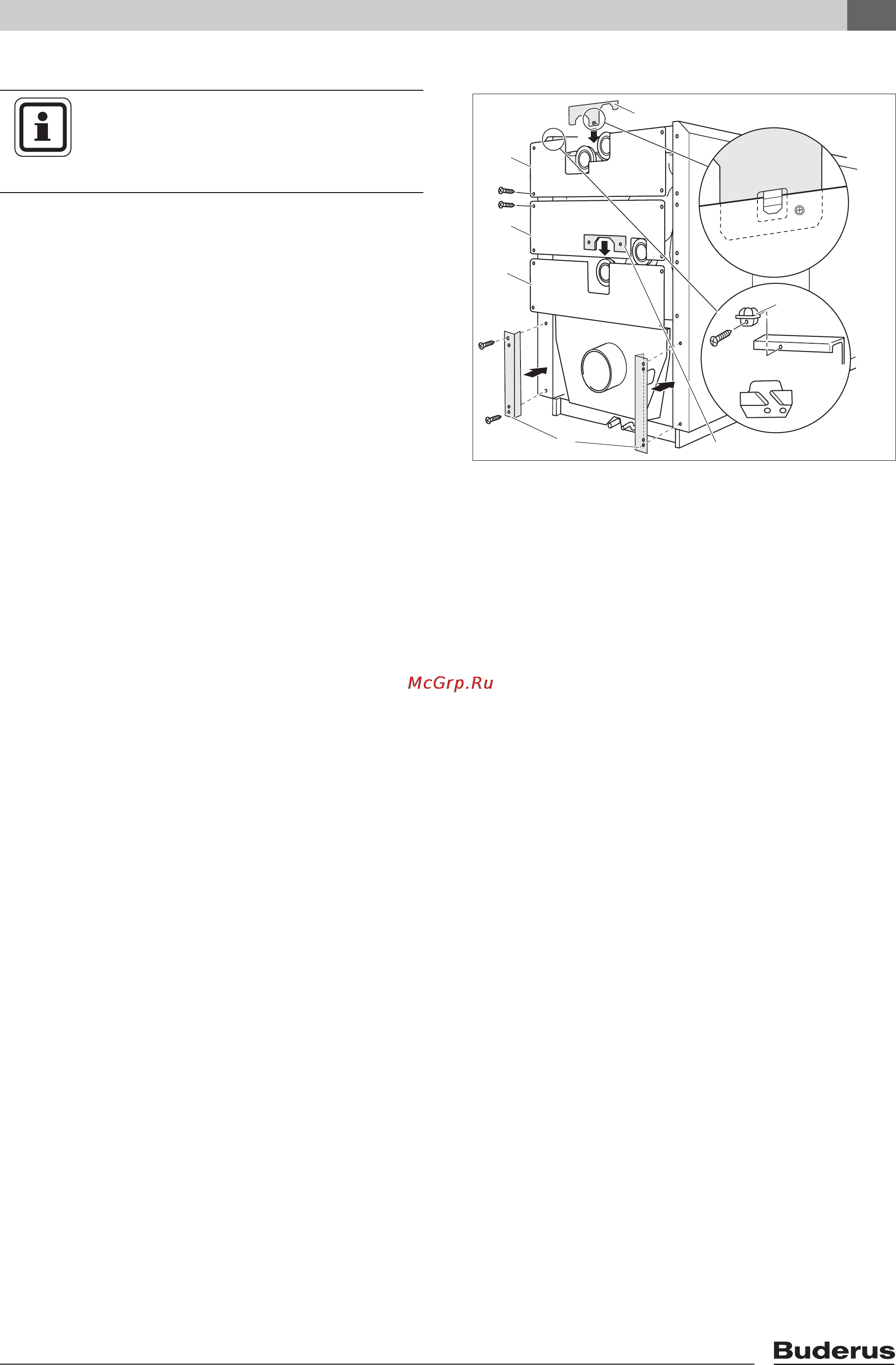

Рис. 26 Монтаж задней стенки
Экспликация к рис. 26
Поз. 1: нижняя задняя стенка
Поз. 2: средняя задняя стенка
Поз. 3: верхняя задняя стенка
Поз. 4: верхний малый элемент задней стенки
Поз. 5: крепление кабеля
Поз. 6: средний малый элемент задней стенки
Поз. 7: левая и правая планки
7
1
2
3
4
6
5
УКАЗАНИЕ!
Задняя стенка состоит из 7 частей
(рис. 26).
