Монтаж
6
Logano plus SB735 - Оставляем за собой право на изменения в целях технического совершенствования!19
6.5 Дверца горелки и горелка
Дверцу горелки можно навесить с левой или с
правой стороны.
z Вдавите шарнирные оси (рис. 21, поз. 1) снизу
вверх.
z Вставьте с другой стороны шайбы и обе
шарнирные оси
(рис. 21). Не забывайте
устанавливать шайбы!
Для установки горелки пользуйтесь монтажной
инструкцией фирмы-изготовителя горелки!
В зависимости от изготовителя и от типа горелки
нужно использовать определенную пластину под
горелку или внести изменения в существующую
пластину (пластина с просверленными отверстиями
– по дополнительному заказу).

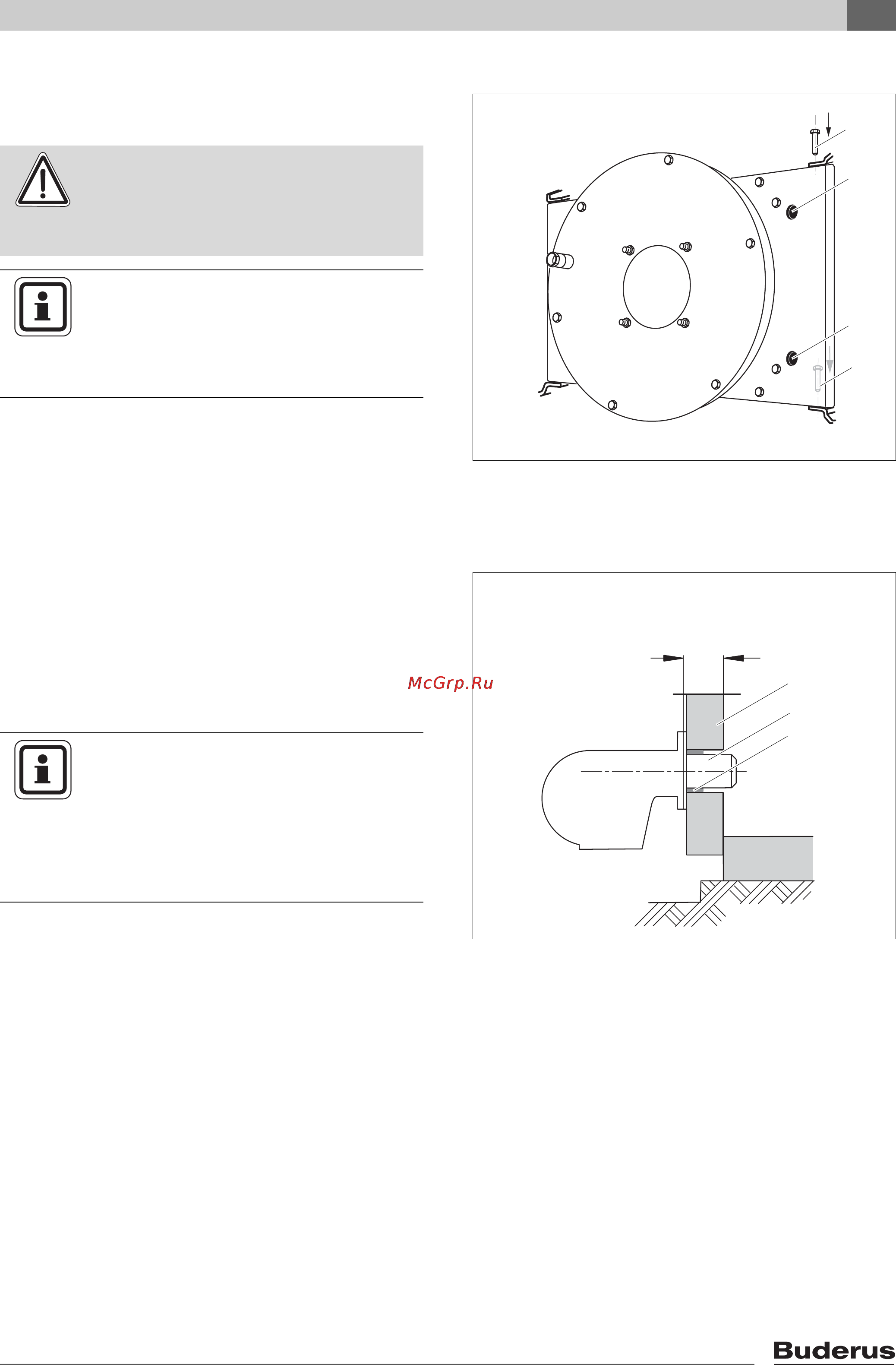

Рис. 21 Дверца горелки
1
1
2
2
ВНИМАНИЕ!
ВНИМАНИЕ!
Сменить навеску можно только при
закрытой и закрепленной болтами
двери.
УКАЗАНИЕ!
Пазы (рис. 21, поз. 2) на дверце горелки
(2 справа и 2 слева) предназначены для
подвешивания к крану или тали, когда
требуется снять всю дверцу целиком.
Рис. 22 Монтаж горелки
Экспликация к рис. 22
Поз. 1: теплоизоляция
Поз. 2: труба горелки
Поз. 3: изоляционные кольца
210
1
2
3
УКАЗАНИЕ!
Пространство между трубой горелки
(рис. 22, поз. 2) и теплоизоляцией
(рис. 22, поз. 1) заказчик должен
загерметизировать поставляемыми
изоляционными кольцами (рис. 22,
поз. 3)!
