Монтаж
6
Logano plus SB735 - Оставляем за собой право на изменения в целях технического совершенствования!13
z Боковые траверсы состоят из двух частей,
которые нужно соединить заранее.
Соедините обе части траверсы 2 винтами и
2
гайками (рис. 11).
z U-образную окантовку первой боковой траверсы
(рис. 12, поз. 1) установите
в соответствующие вырезы передней, средней
и
задней траверс.
z Траверса крепится одним саморезом спереди в
отверстие и одним саморезом сзади в овальное
отверстие
(рис. 12).
z Установите вторую боковую траверсу (рис. 12,
поз. 3) U-образной окантовкой в
соответствующие вырезы передней, средней и
задней траверс.
z Траверса крепится одним саморезом спереди
в
отверстие и одним саморезом сзади в овальное
отверстие
(рис. 12).
z Выровняйте среднюю траверсу по горизонтали.

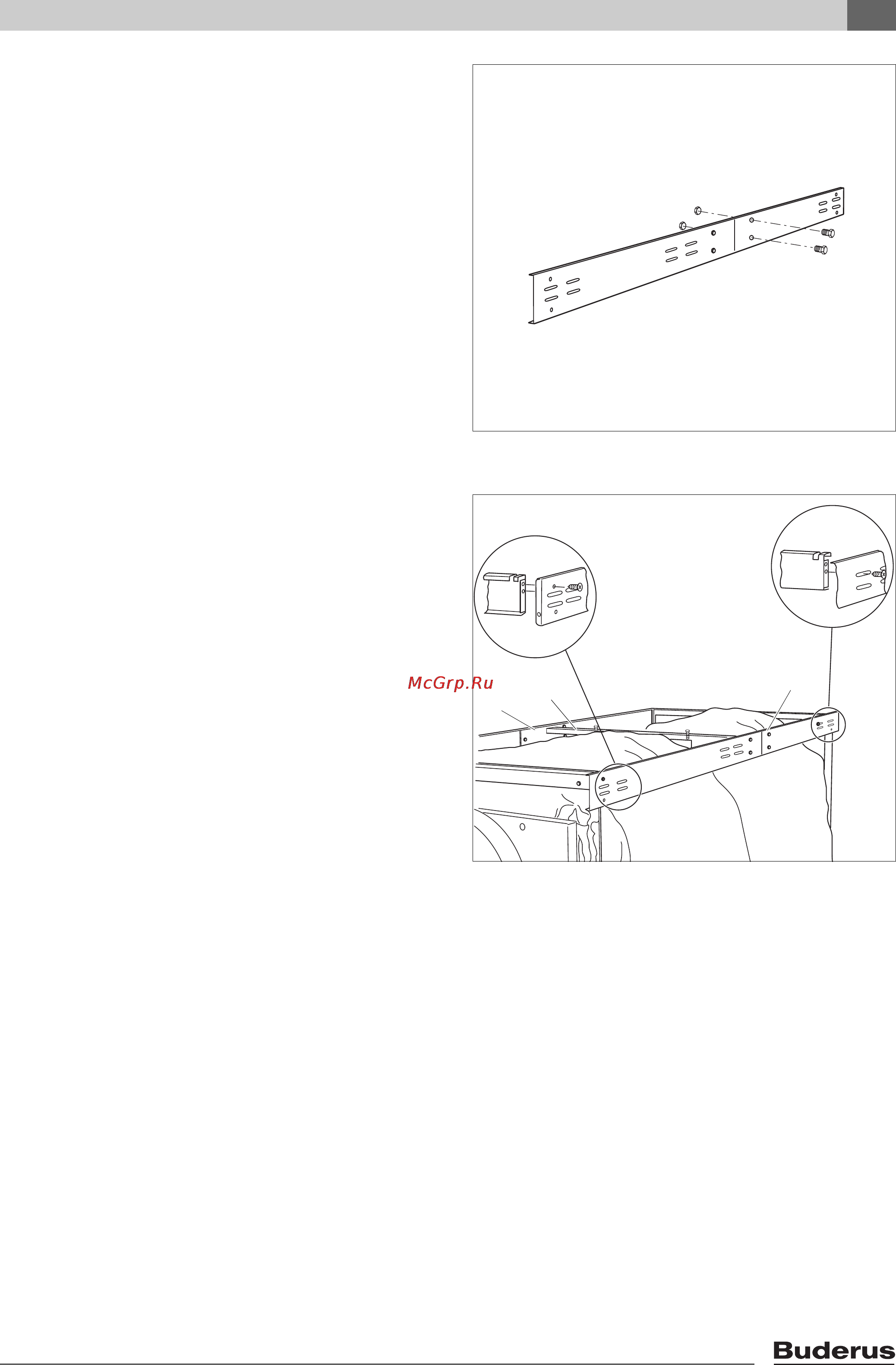

Рис. 11 Боковая траверса
Рис. 12 Крепление траверсы
Экспликация к рис. 12
Поз. 1: боковая траверса
Поз. 2: средняя траверса
Поз. 3: боковая траверса
1
2
3
