11
Монтаж (только для специалистов)
6 720 617 233 (2008/05)
4.2 Установка 3-ходового клапана для повышения температуры обратной
линии (опция)
В системах с повышением температуры
обратной линии для поддержки отопления
нужно установить клапан, который в
зависимости от температуры в обратной линии
будет направлять поток через бойлер-
накопитель или напрямую в котел.

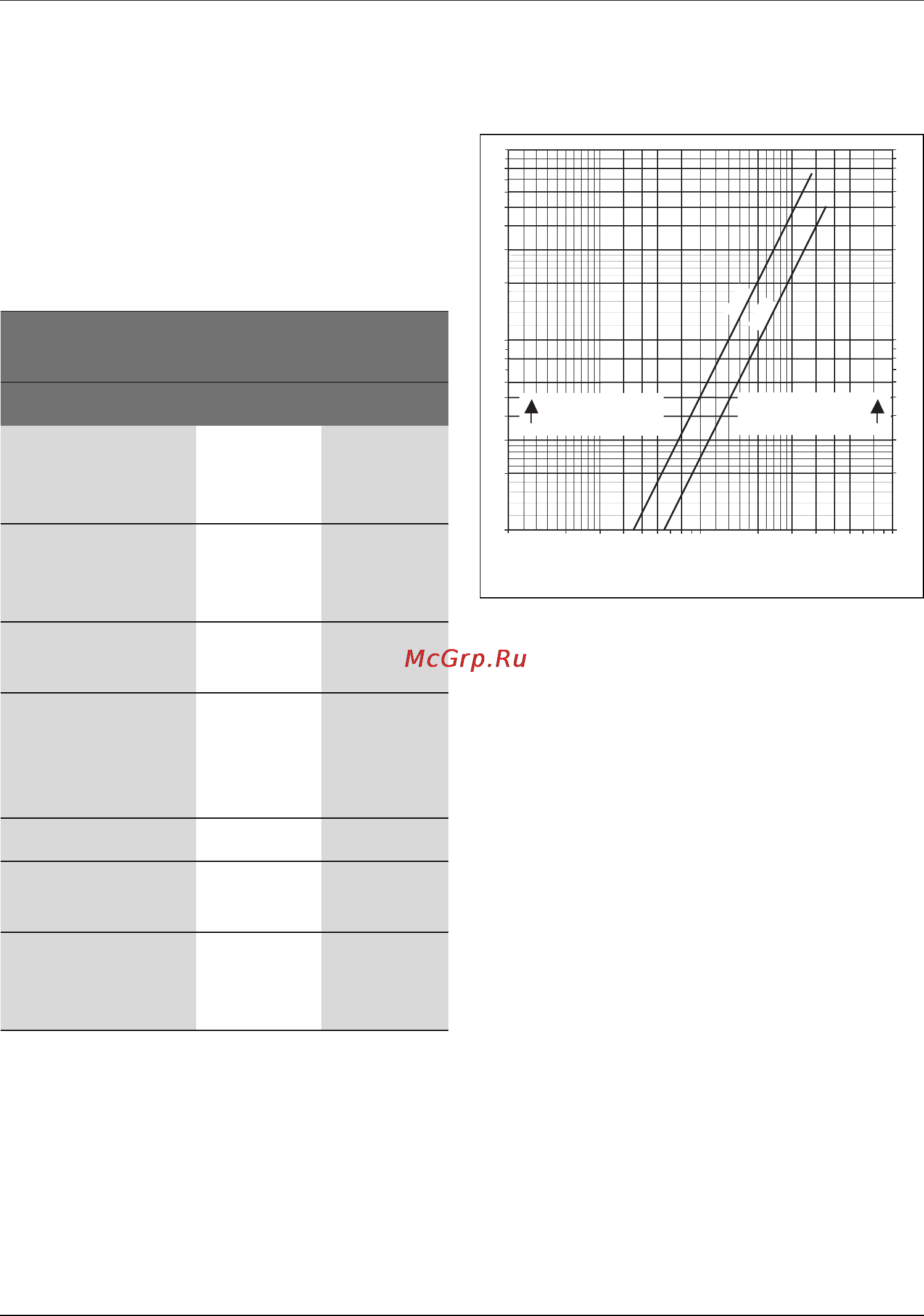

Рис. 6 Диаграмма потери давления
3-ходового клапана
Технические характеристики 3-ходового
клапана
R¾ R1
Максимальное
давление
закрытия
0,75 бар
(75 кПа)
0,50 бар
(55 кПа)
Максимальное
статическое
давление
10 бар
(1000кПа)
10 бар
(1000кПа)
Резьбовое
соединение
R¾ R1
Максимальная
температура
проходящей
среды
100 °C 100 °C
Значение Kvs 4,5 6,5
Напряжение 230 В,
50 Гц
230 В,
50 Гц
Температура
окружающего
воздуха
от -5 до
+50 °C
от -5 до
+50 °C
Таб. 5 Технические характеристики
6720613626.08-1.SD
2
(kg/h)MS q
10
2
3
4
5
6
7
8
3
10
2
3
4
5
6
7
8
4
10
m
2
10
2
3
4
5
6
7
8
9
3
10
2
3
4
5
6
7
8
9
4
10
2
3
4
5
6
8
5
10
2
3
4
5
6
7
8
3
10
10
3
/
4
"
1
"
D
p
(mba
r)
DV
D
p
(Pascal)
DV
