Информация об изделии
6 720 617 233 (2008/05)
2 Информация об изделии
2.1 Декларация соответствия
нормам ЕС
Это оборудование по своей конструкции и
рабочим характеристикам соответствует
действующим европейским нормам и
дополнительным национальным требованиям.
Соответствие подтверждено сертификатом
ГОСТ Р.
2.2 Объем поставки

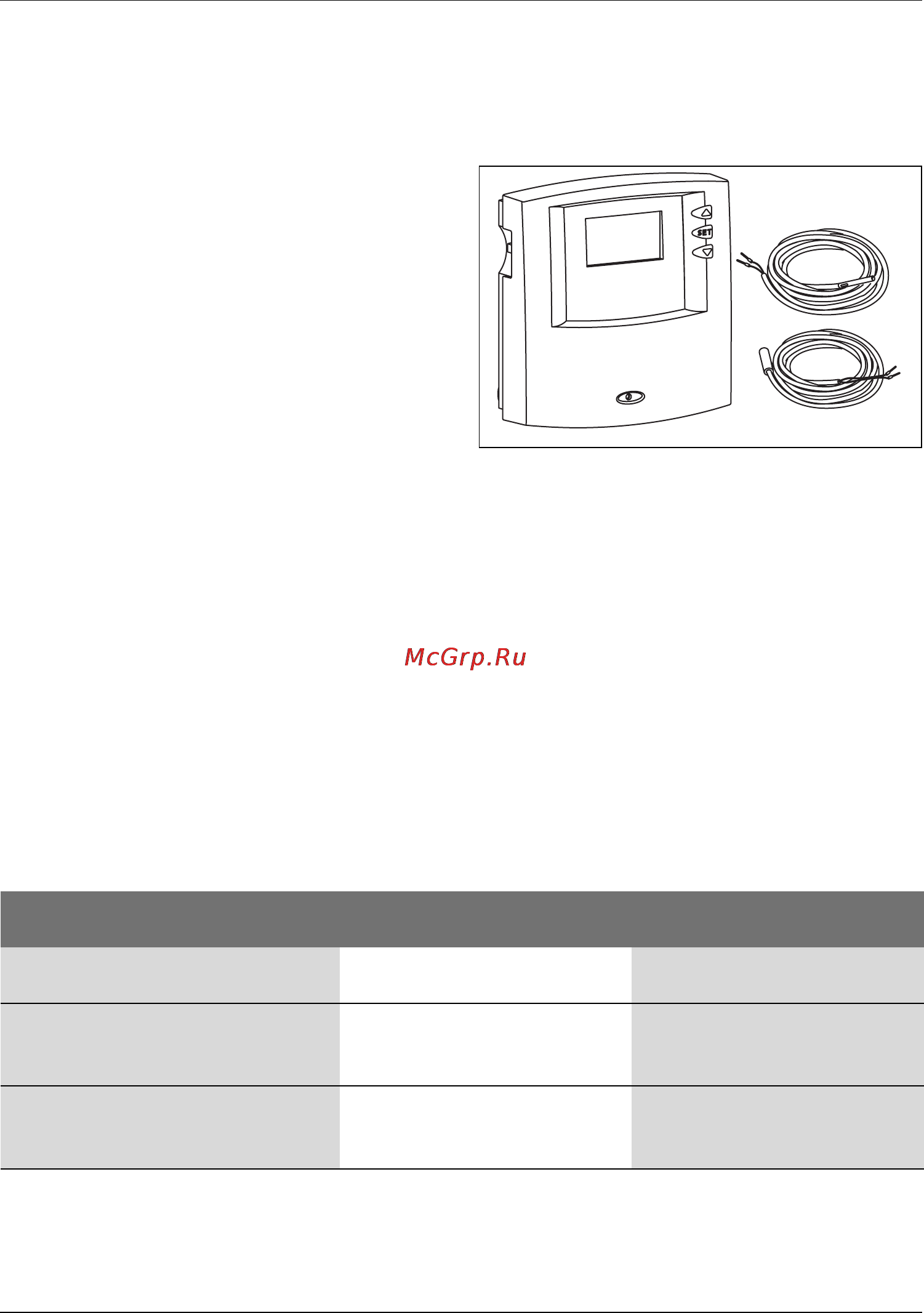

Рис. 1 Регулятор B-sol 050 с датчиками
температуры
• Регулятор B-sol 050
• Температурный датчик коллектора NTC 20K
(FSK - Collector)
• Температурный датчик бойлера NTC 10K
• Крепежные элементы для настенного
монтажа
• Фиксаторы проводов с винтами
2.3 Описание оборудования
Регулятор может применяться для различных
целей. В зависимости от применения
температурные датчики могут устанавливаться
в разных местах и имеют разное назначение.
7747004985.12-1.SD
7747004985.12-1.SD
Применение регулятора
Температурный датчик 1 (T1)
NTC 20K
Температурный датчик 2 (T2)
NTC 10K
Работа системы солнечного
коллектора
Температурный датчик
коллектора
Температурный датчик в
нижней части бойлера
Повышение температуры
обратной линии (3-ходовой
клапан)
1)
1) Для повышения температуры обратной линии нужно согласовать разность температур для
включения (Æ таб. 8, стр. 19).
Температурный датчик
бойлера
Температурный датчик
обратной линии отопления
Перераспределение теплоносителя
при последовательном включении
бойлеров
Температурный датчик
загружающего бойлера
Температурный датчик
загружаемого бойлера
Таб. 1 Применения регулятора
