7
Информация об изделии
6 720 617 233 (2008/05)
2.3.2 Схема системы с повышением
температуры обратной линии
Регулятор может быть использован в системах
солнечных коллекторов, поддерживающих
отопление, для повышения температуры в
обратной линии. Он сравнивает температуру в
обратной линии отопления с температурой в
бойлере-накопителе. В зависимости от
температуры в обратной линии поток воды из
неё возвращается сразу в котел или сначала
проходит через бойлер-накопитель.

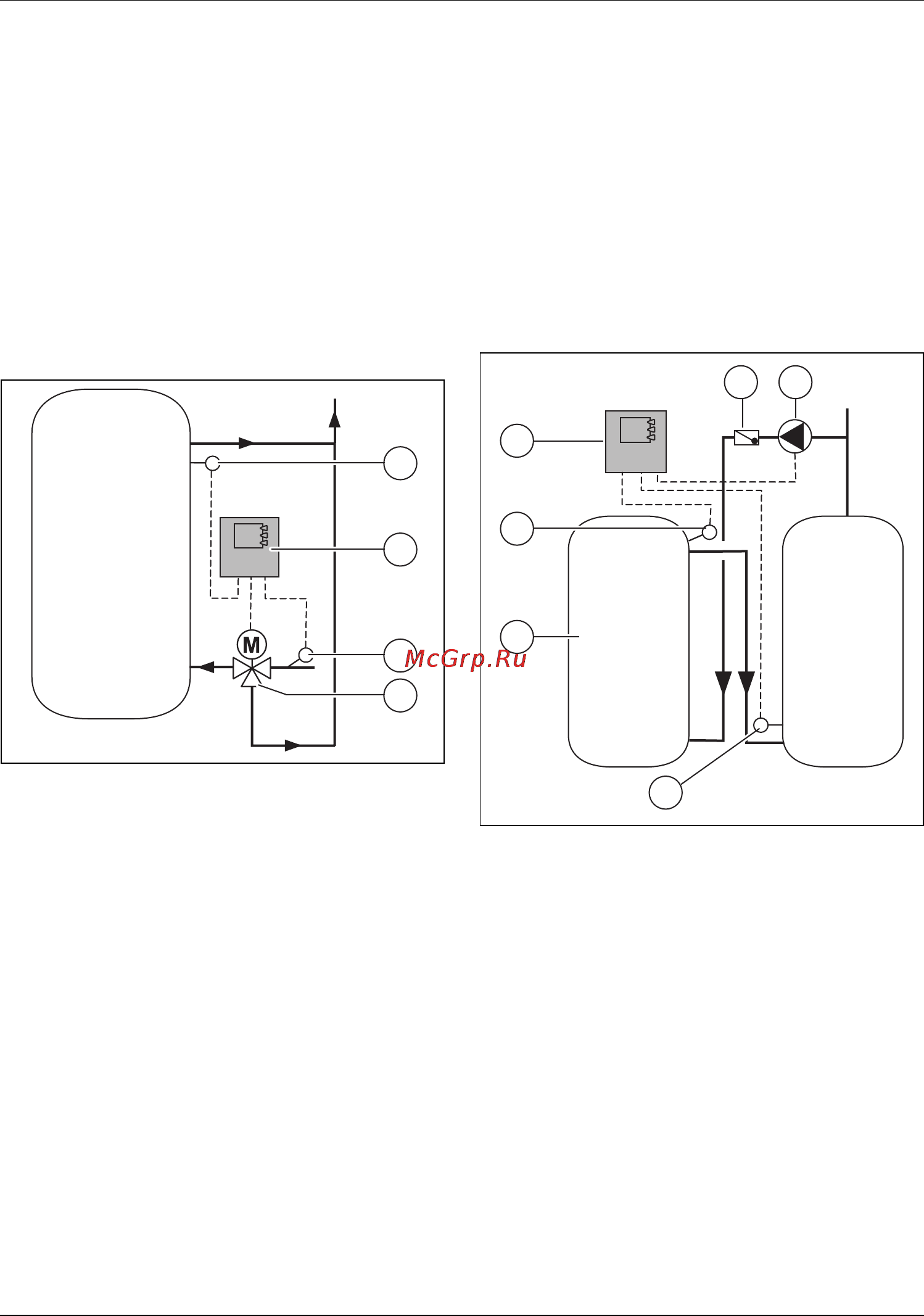

Рис. 3 Повышение температуры обратной
линии
1 Температурный датчик на бойлере
(температурный датчик коллектора)
2 Регулятор
3 Температурный датчик на обратной
линии отопления (температурный датчик
бойлера)
4 3-ходовой клапан
2.3.3 Схема системы с функцией
перераспределения
В системе с бойлером предварительного
нагрева и бойлером резервной готовности
функция перераспределения обеспечивает
поступление слоя горячей воды из бойлера
предварительного нагрева в резервный
бойлер, при условии, что отсутствует
потребление. Таким образом можно экономить
энергию.
Рис. 4 Функция перераспределения
1 Обратный клапан
2 Насос
3 Температурный датчик загружаемого
бойлера
4 Загружающий бойлер предварительного
нагрева от системы солнечного
коллектора
5 Температурный датчик загружающего
бойлера (температурный датчик
коллектора)
6 Регулятор
6720613626.05-1.SD
6720613626.05-1.SD
2
1
3
4
7747004985.03-1.SD
7747004985.03-1.SD
6
5
4
2
3
1
