15
Монтаж (только для специалистов)
6 720 617 233 (2008/05)
4.3.2 Подключение проводов
При подключении проводов обратите внимание
на следующее:
Соблюдайте местные предписания ПУЭ,
например, проверка защитного провода и
др.
Используйте только комплектующие от
фирмы-изготовителя. Другие детали
поставляются по запросу.
Примите меры по защите регулятора от
перегрузки и короткого замыкания.
Электропитание должно соответствовать
данным, приведенным на заводской
табличке.
К одной клемме допускается подключать
только один провод (макс. 1,5 мм
2
).
Для температурных датчиков полярность
жил произвольная. Провода датчиков можно
удлинить до 100 м (до 50 м = 0,75 мм
2
, до
100 м = 1,5 мм
2
).
Для предотвращения индукционного
воздействия все провода датчиков
прокладывайте отдельно от проводов с
напряжением 230 В или 400 В на расстоянии
не менее 100 мм.
Используйте экранированные провода
низкого напряжения, если есть вероятность
возникновения внешних воздействий
(например, от трансформаторных станций,
кабелей высокого напряжения, микроволн).
Для подключения к сети с напряжением
230 В используйте провод классом не ниже
типа H05 VV-... (NYM...).
Соблюдайте противопожарные и
строительные правила.
B Не устраивайте подключение над
аварийным выключателем отопления.
B Подключите провода в соответствии с
электросхемой (Æ рис 12) и вариантом
применения регулятора (Æ таб. 1, стр. 5).
B Для подключения к клеммам быстрого
подключения используйте отвертку
B После завершения работ: закройте
регулятор крышкой и закрепите ее винтом.

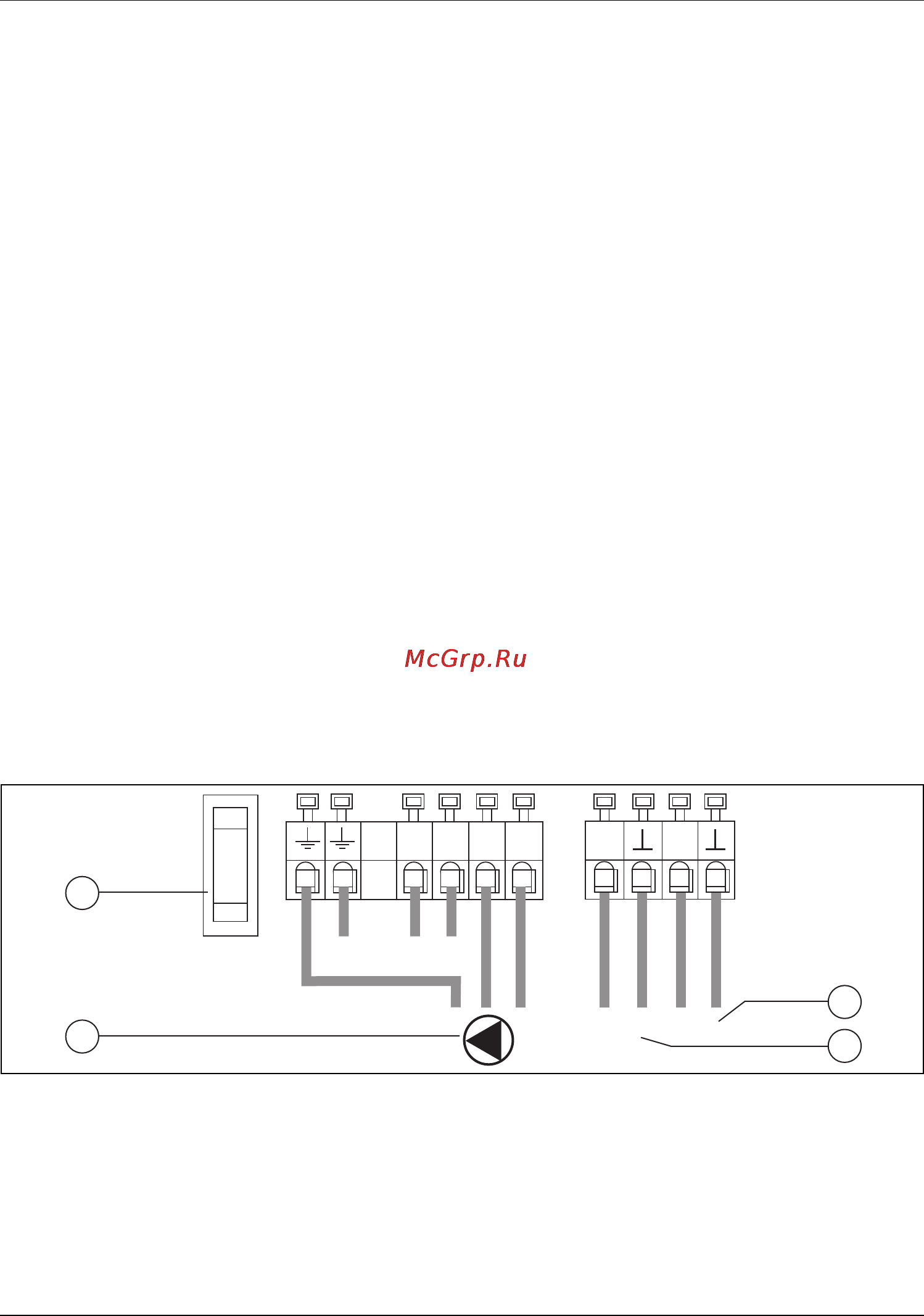

Рис. 12 Схема соединений
1 Предохранитель 1,6 АТ
2 Температурный датчик T2
3 Температурный датчик T1
4 Насос (макс. 1,1 А)
7747004985-06.1 SD
F1
L N R1 N
230V AC
T1
T1 T2
1
T2
2
3
4
