Bosch B SOL 050 [14/28] Электрическое подключение
![Bosch B SOL 050 [14/28] Электрическое подключение](/views2/1072987/page14/bge.png)
14
Монтаж (только для специалистов)
6 720 617 233 (2008/05)
4.3 Электрическое подключение
4.3.1 Подготовка кабельного ввода
Провода можно вводить в корпус прибора
сзади (Æ рис. 11, поз. 4) или снизу (Æ рис. 11,
поз. 3).
B При монтаже необходимо обеспечить
степень защиты IP 20.
– Вырезайте только нужные кабельные
вводы.
– Вырезайте кабельные вводы только
необходимой величины.
B Вырежьте кабельный ввод (Æ рис. 11)
ножом так, чтобы не образовалось острых
кромок.
B Закрепите провод фиксатором (Æ рис. 11,
поз. 2). Фиксатор можно установить также в
перевернутом виде (Æ рис. 11, поз.1).

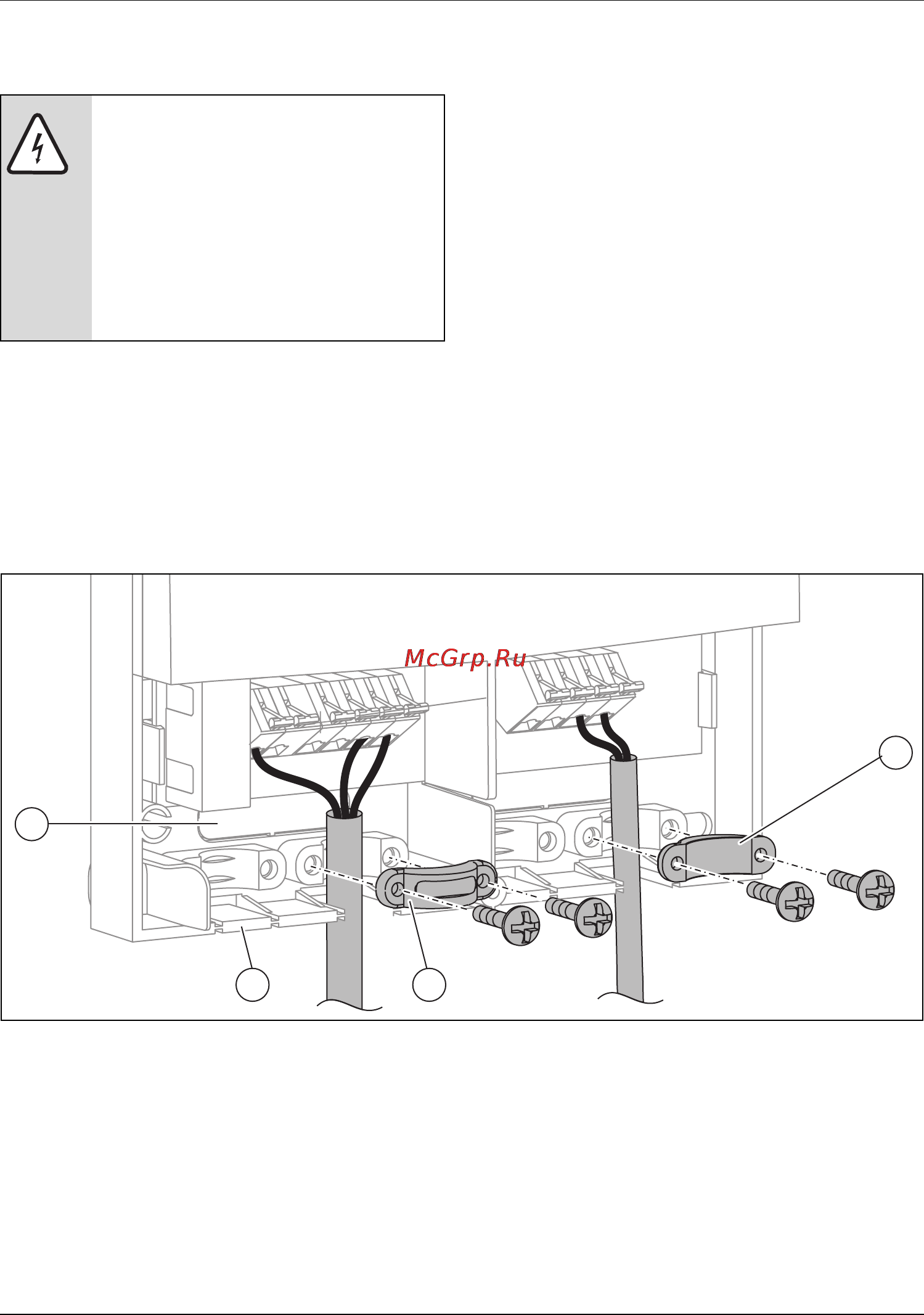

Рис. 11 Прокладка и крепление провода
1 Фиксатор провода в перевернутом
положении
2 Фиксатор провода
3 Кабельный ввод снизу
4 Кабельный ввод сзади
ОПACHO: опасно для жизни из-за
поражения электрическим
током.
B Перед открытием прибора
отключите подачу напряжения
(230 В переменного тока).
B Закрепите провод
фиксатором.
7747004985-08.1 SD
1
4
3 2
