6
Информация об изделии
6 720 617 233 (2008/05)
2.3.1 Схема системы солнечного коллектора

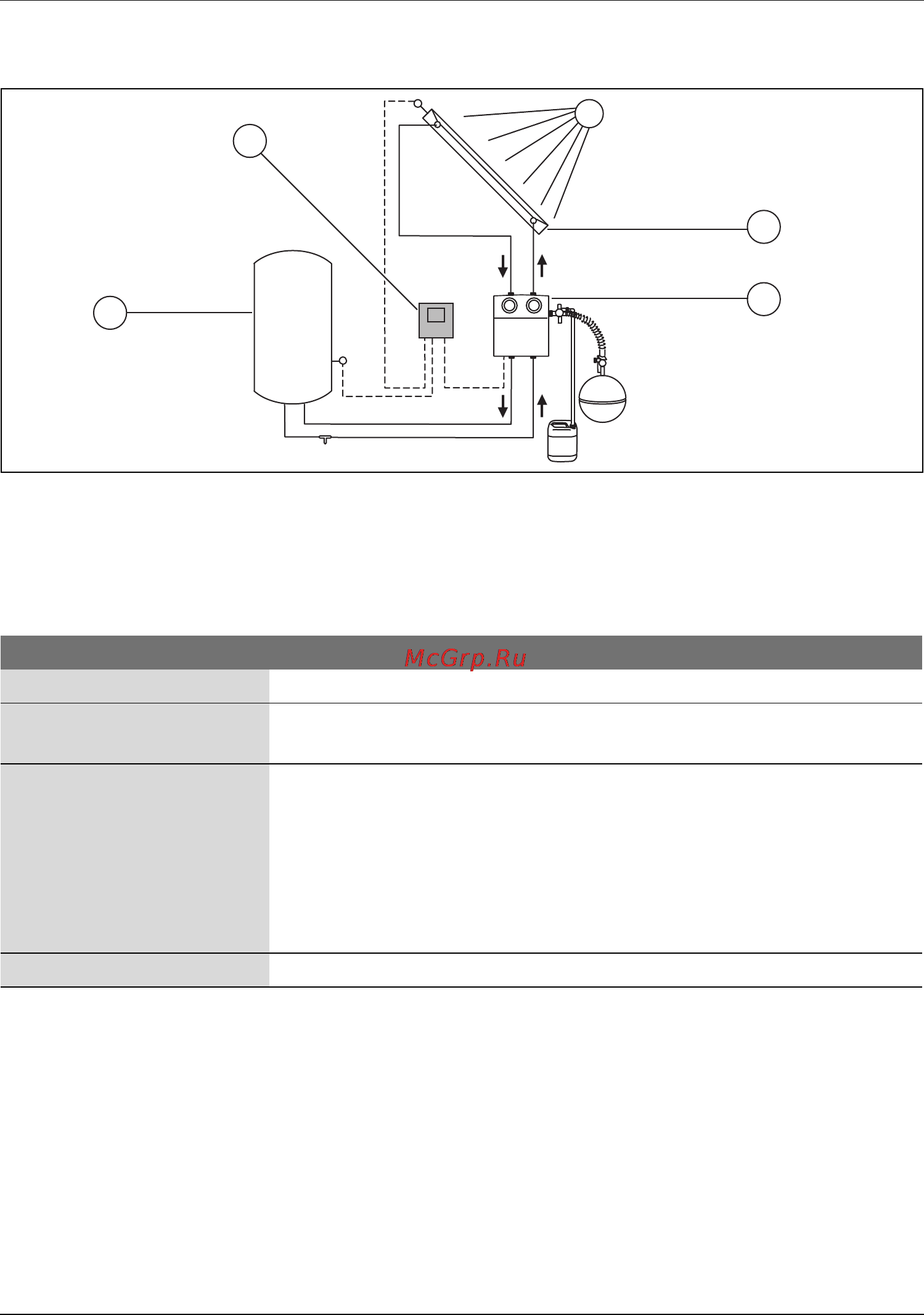

Рис. 2 Схема системы
1 Поле коллекторов
2 Насосная станция
3 Бойлер солнечного коллектора
4 Регулятор
Принцип действия
Если разность температур между полем
коллекторов (
Æ
рис.
2
, поз. 1) и бойлером
(
Æ
рис.
2
, поз. 3) превышает заданное значение,
то включается насос станции.
Насос подает теплоноситель (рабочую жидкость
солнечного коллектора), циркулирующую между
коллекторным полем и потребителем. Как
правило, это бойлер солнечного коллектора.
Внутри бойлера установлен теплообменник,
который передает полученное в солнечном
коллекторе тепло, содержащееся в рабочей
жидкости, воде в контуре ГВС или в
отопительном контуре.
7747004985.01-1.SD
1
2
3
4
Основные составные части системы солнечного коллектора
Поле коллекторов • состоит из плоских или вакуумных трубчатых коллекторов
Насосная станция • состоит из насоса, приборов безопасности и запорной
арматуры контура солнечного коллектора
Бойлер солнечного
коллектора
• служит для сохранения полученной энергии
• существуют различные бойлеры:
– бойлер ГВС
– бойлер-накопитель (для поддержки отопления)
– комбинированный бойлер (для поддержки отопления и
приготовления воды в контуре ГВС)
Регулятор B-sol 050 • с двумя температурными датчиками
Таб. 2
