19
Управление
6 720 617 233 (2008/05)

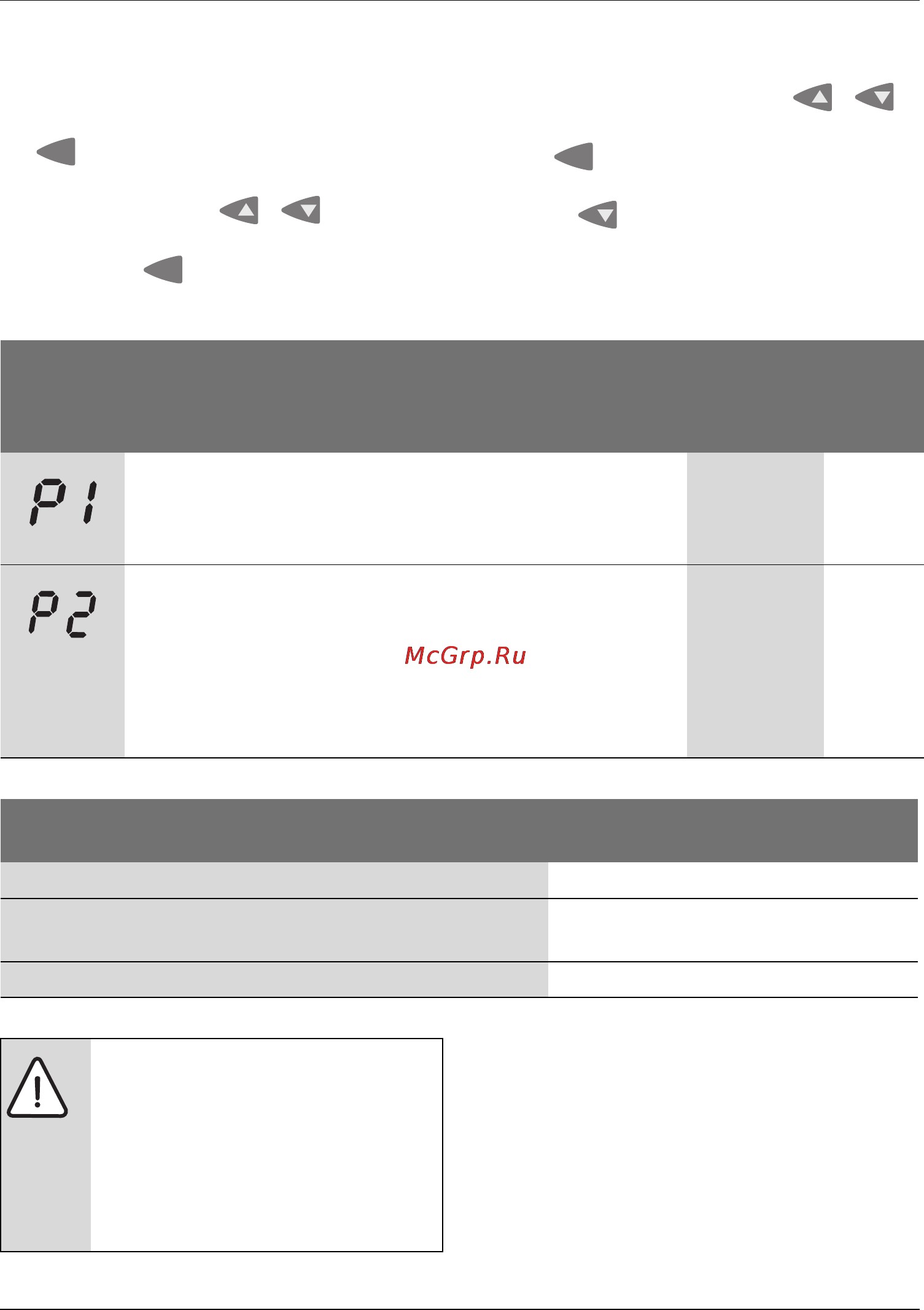

5.5 Сервисный уровень (только для специалистов)
B Для перехода на сервисный уровень
нажмите и удерживайте нажатой кнопку SET
.
B Выберите необходимую настройку или
функцию кнопками / .
B Для изменения настройки держите нажатой
кнопку SET до тех пор, когда значение
начнет мигать.
B Измените значение кнопками / .
B Для сохранения изменений нажмите кнопку
SET .
B Для выхода из сервисного уровня нажмите
кнопку .
SET
SET
SET
Индикация Функция
Диапазон
настройки
[заводская
установка]
Установ-
лено
Максимальная температура бойлера
При достижении максимальной температуры бойлера
насос выключается. На дисплее мигает max, и показана
температура датчика бойлера.
20-90 °C
[60 °C]
Разность температур для включения
При достижении заданной разности температур (Δ T)
между датчиками 1 (T1) и 2 (T2) начинает работать
насос/переключается клапан. Первоначальная установка
относится к работе системы солнечного коллектора. Для
повышения температуры обратной линии нужно
переустановить разность температур (Æ таб. 8).
4-20 K
[10 K]
Таб. 7 Функции сервисного уровня
Применение
Рекомендуемая разность
температур для включения насоса
Работа системы солнечного коллектора 10 K
Повышение температуры обратной линии (3-ходовой
клапан)
6 K
Перераспределение теплоносителя по двум бойлерам 10 K
Таб. 8 Рекомендуемая разность температур для включения насоса
ОCTOPOЖНО: опасность ожога
горячей водой с температурой
выше 60 °C!
B Установите смеситель горячей
воды для ограничения
максимальной температуры
водоразбора до 60 °C.
