16
Управление
6 720 617 233 (2008/05)
5 Управление
Указания для пользователя
Система солнечного коллектора настраивается
специалистом при пуске в эксплуатацию и
работает далее в автоматическом режиме.
B Не выключайте систему солнечного
коллектора в т.ч. и в случае вашего
длительного отсутствия (например, когда вы
находитесь в отпуске).
Если система была смонтирована в
соответствии с инструкциями изготовителя,
то она имеет внутреннюю самозащиту.
B Не проводите никаких изменений в
настройках регулятора.
B После отключения электропитания или после
длительного отсутствия проверьте рабочее
давление системы по манометру солнечного
коллектора (Æ глава 8.4).
Указания для специалистов
B Передайте пользователю всю
документацию.
B Объясните ему принцип действия и правила
пользования прибором.
5.1 Элементы системы насосной
станции
Основные составные части насосной станции:
• Термометры (Æ рис. 13, поз. 1 и 3):
встроенные термометры показывают
температуру обратной линии солнечного
коллектора (синий) и подающей линии
(красный).
• Манометр (Æ рис. 13, поз. 2): манометр
показывает рабочее давление.

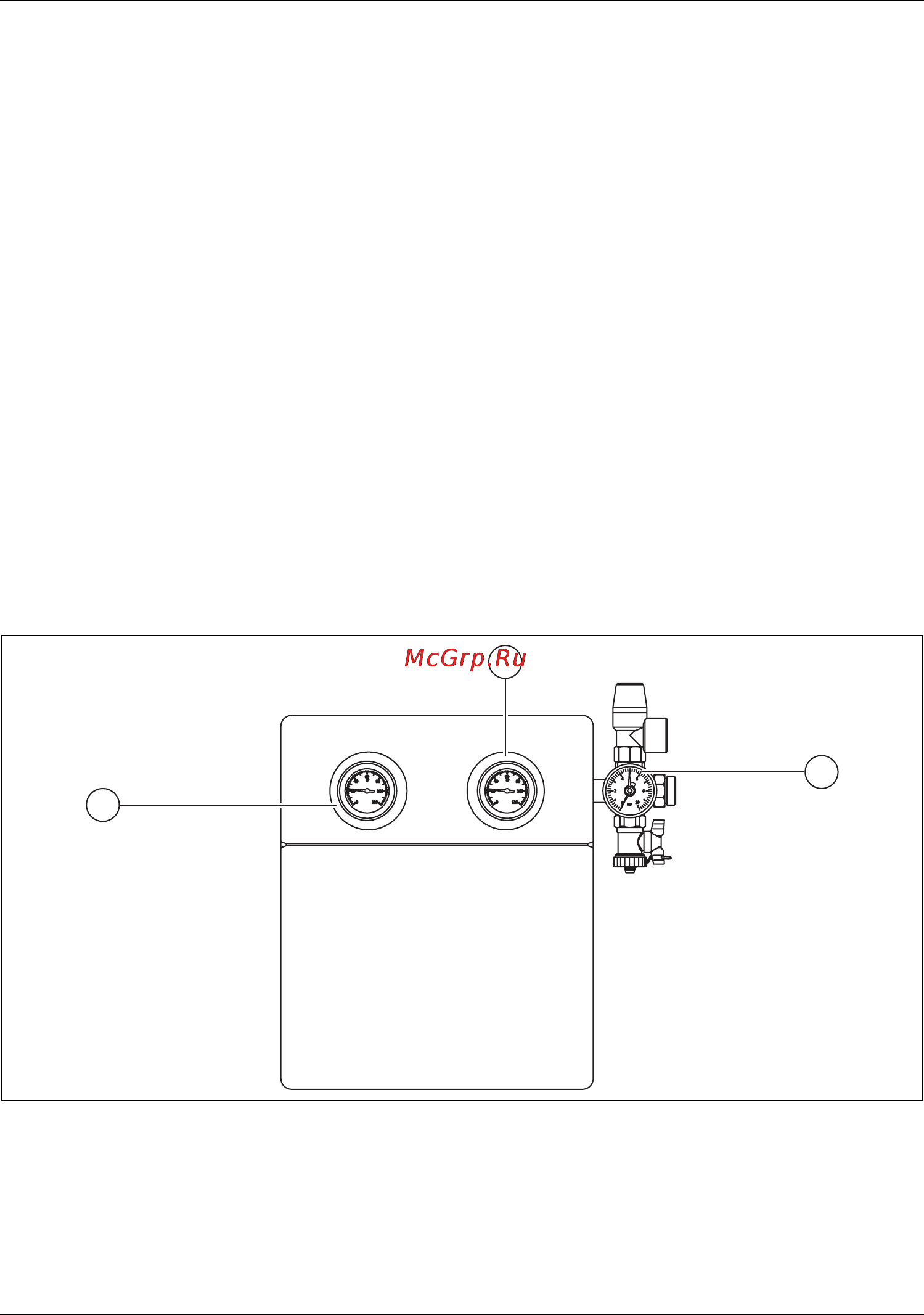

Рис. 13 Насосная станция
1 Индикация температуры обратной линии
солнечного коллектора
2 Манометр
3 Индикация температуры подающей линии
солнечного коллектора
7747004985.09-1.SD
7747004985.09-1.SD
1
3
2
