Dell Vostro 5590-7774 [12/84] Установка нижней крышки
![Dell Vostro 5590-7774 [12/84] Установка нижней крышки](/views2/1734619/page12/bgc.png)

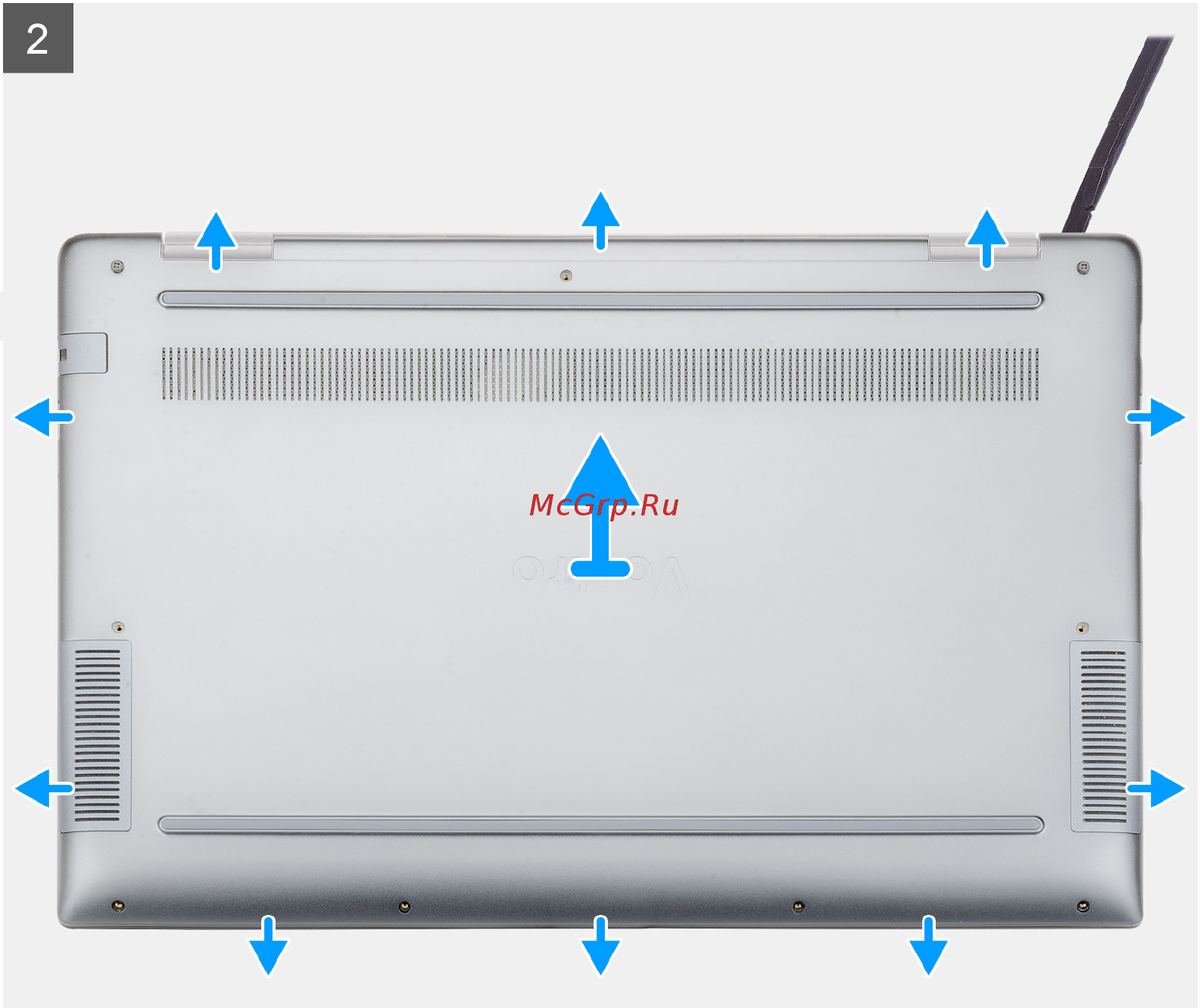

Действия
1. Открутите семь винтов M2,5x5 и ослабьте два невыпадающих винта M2x8, которыми нижняя крышка крепится к
компьютеру.
2. Подденьте нижнюю крышку, начиная с правого шарнира и затем вдоль всего периметра.
3. Снимите нижнюю крышку с компьютера движением вверх.
Установка нижней крышки
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче
На рисунке показано расположение нижней крышки и проиллюстрирована процедура установки.
12 Извлечение и установка компонентов
