Dell Vostro 5590-7774 [24/84] Установка твердотельного накопителя м 2242
![Dell Vostro 5590-7774 [24/84] Установка твердотельного накопителя м 2242](/views2/1734619/page24/bg18.png)
Действия
1. Выровняйте и вставьте твердотельный накопитель в слот.
2. Вкрутите обратно единственный винт (M2x3), чтобы прикрепить модуль твердотельного накопителя к упору для рук и
клавиатуре в сборе.
Следующие действия
1. Установите аккумулятор.
2. Установите нижнюю крышку.
3. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Установка твердотельного накопителя М.2 2242
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче

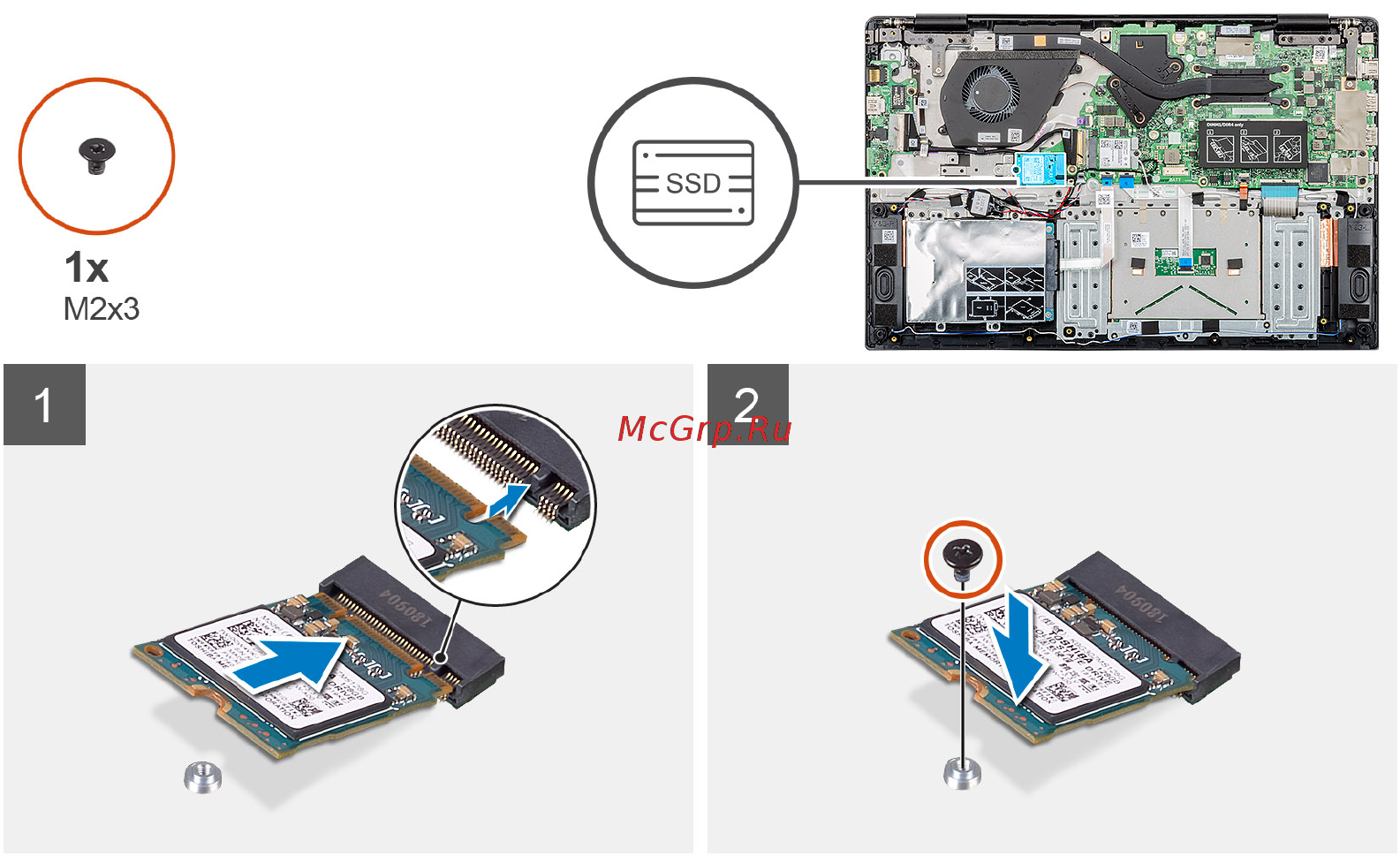

На рисунке показано расположение твердотельного накопителя M.2 2242 и проиллюстрирована процедура установки.
24 Извлечение и установка компонентов
