Dell Vostro 5590-7774 [21/84] Извлечение твердотельного накопителя м 2242
![Dell Vostro 5590-7774 [21/84] Извлечение твердотельного накопителя м 2242](/views2/1734619/page21/bg15.png)
Действия
1. Открутите единственный винт (M2x3), которым модуль твердотельного накопителя крепится к упору для рук в сборе.
2. Выдвиньте модуль твердотельного накопителя из слота M.2.
Извлечение твердотельного накопителя М.2 2242
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Снимите нижнюю крышку.
3. Извлеките батарею.
Об этой задаче

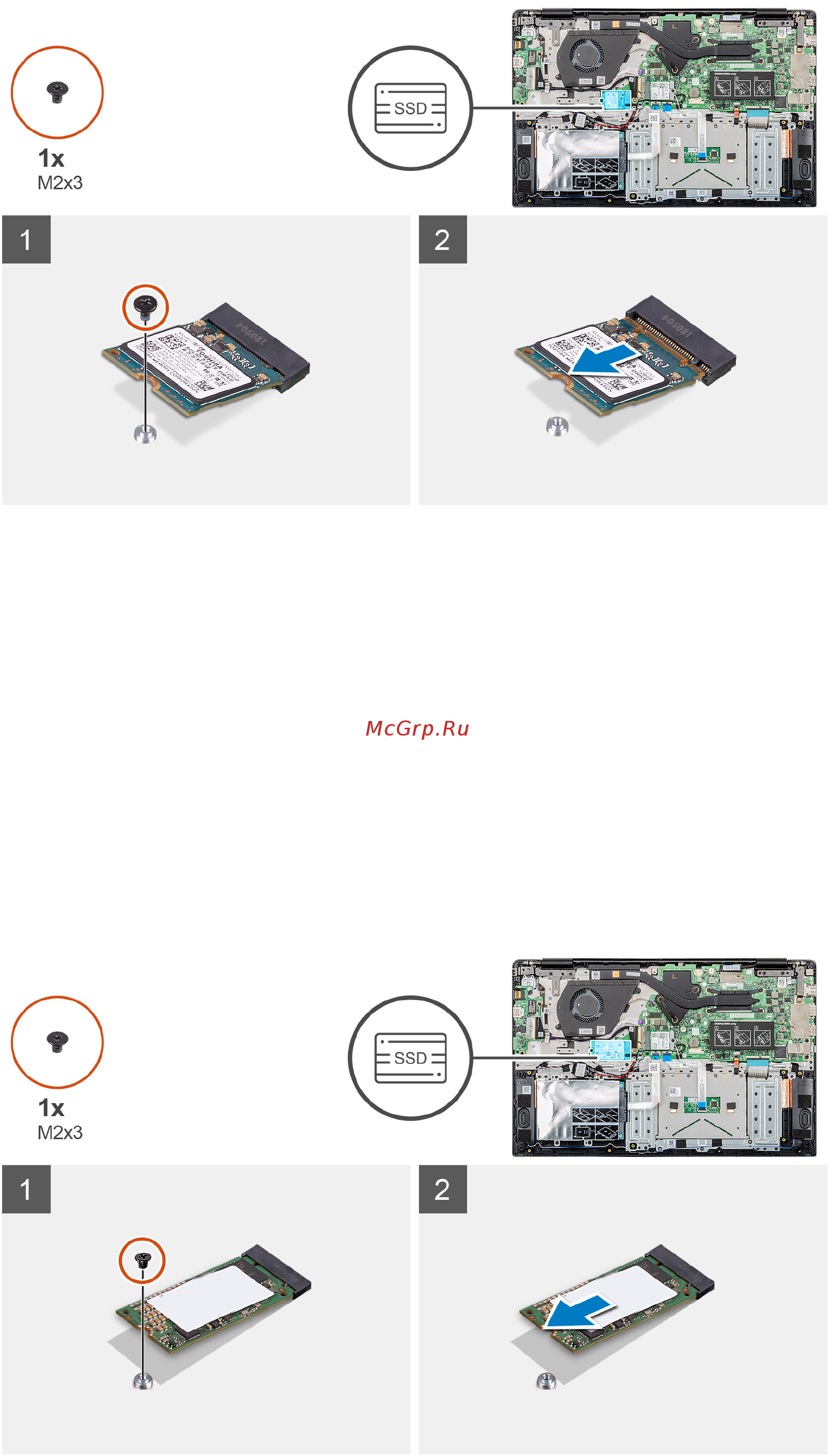

На рисунке показано расположение твердотельного накопителя M.2 2242 и проиллюстрирована процедура извлечения.
Извлечение и установка компонентов 21
