Dell Vostro 5590-7774 [38/84] Установка радиатора в сборе системы с архитектурой uma
![Dell Vostro 5590-7774 [38/84] Установка радиатора в сборе системы с архитектурой uma](/views2/1734619/page38/bg26.png)
Действия

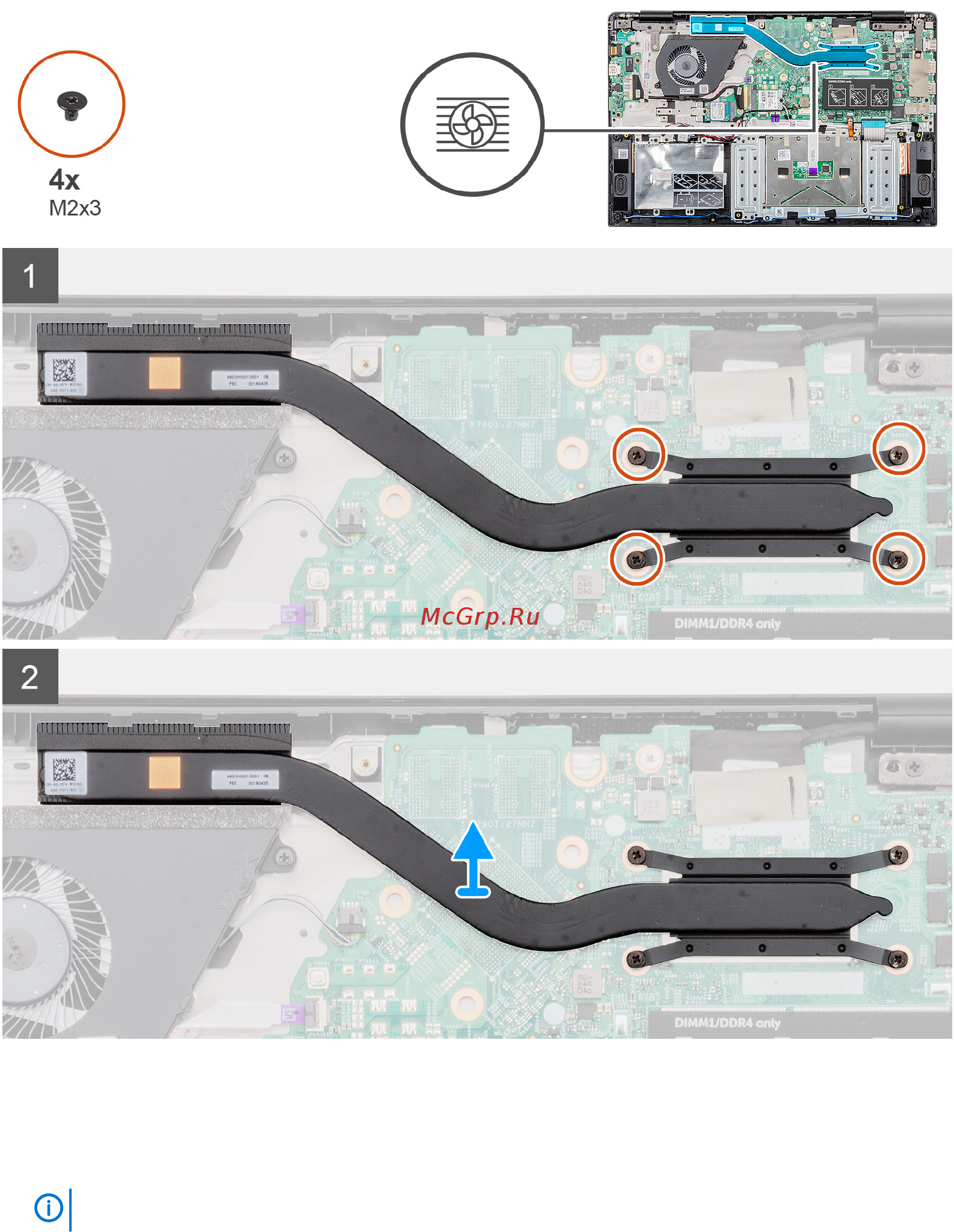

1. Найдите радиатор в сборе в компьютере.
2. Открутите четыре винта (M2x3), которыми радиатор в сборе крепится к компьютеру.
ПРИМЕЧАНИЕ: Откручивайте винты согласно выноскам на модуле радиатора.
3. Извлеките радиатор в сборе из компьютера.
Установка радиатора в сборе — системы с
архитектурой UMA
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче
На рисунке показано расположение радиатора и проиллюстрирована процедура установки.
38 Извлечение и установка компонентов
