Dell Vostro 5590-7774 [35/84] Извлечение радиатора в сборе системы с выделенным графическим адаптером
![Dell Vostro 5590-7774 [35/84] Извлечение радиатора в сборе системы с выделенным графическим адаптером](/views2/1734619/page35/bg23.png)
2. Установите нижнюю крышку.
3. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Радиатор — системы с выделенным
графическим адаптером
Извлечение радиатора в сборе — системы с
выделенным графическим адаптером
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Снимите нижнюю крышку.
3. Извлеките батарею.
Об этой задаче

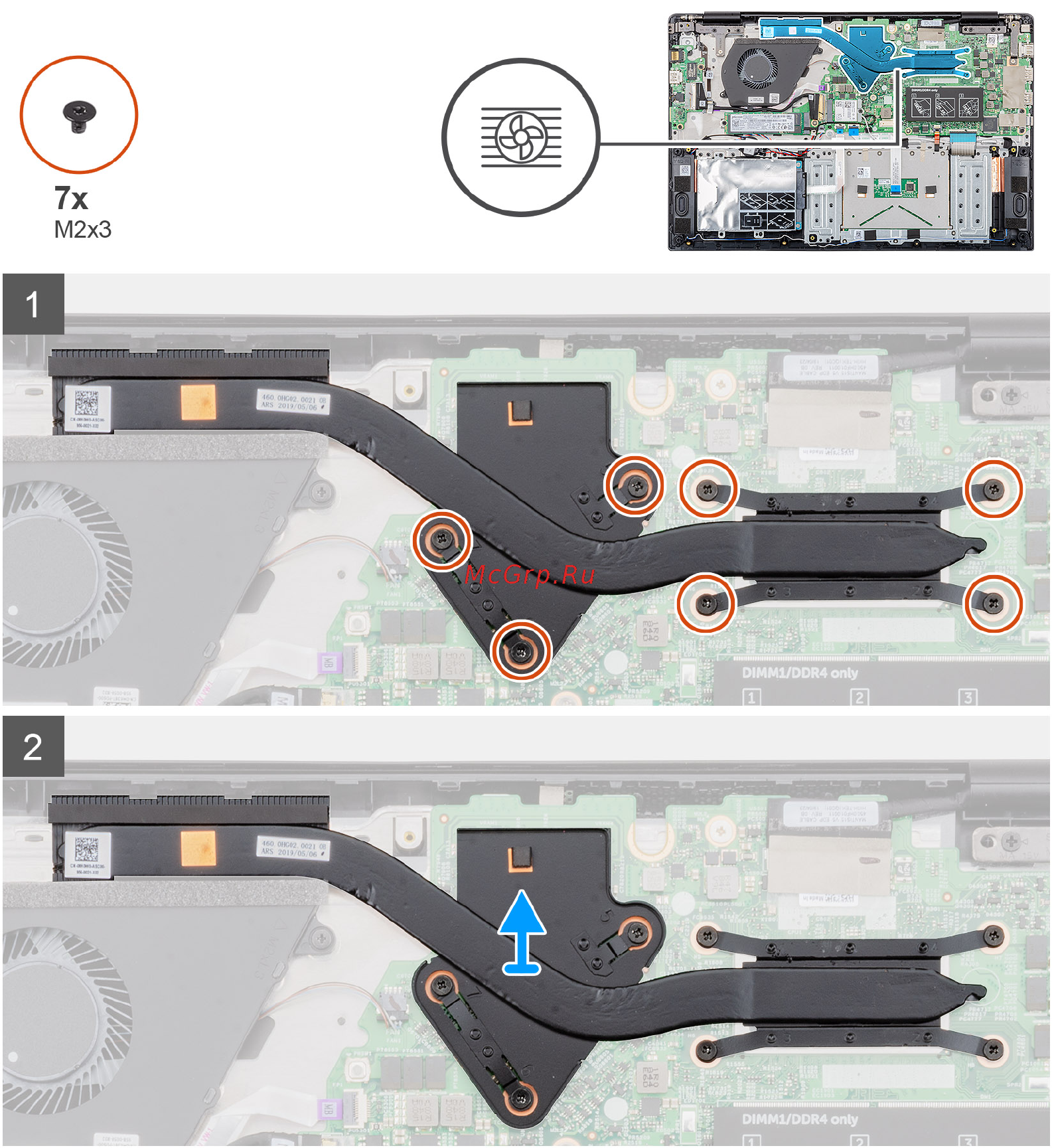

На рисунке показано расположение радиатора в сборе и проиллюстрирована процедура извлечения.
Извлечение и установка компонентов 35
