Dell Vostro 5590-7774 [27/84] Установка платы wlan
![Dell Vostro 5590-7774 [27/84] Установка платы wlan](/views2/1734619/page27/bg1b.png)
Действия
1. Открутите единственный винт (М2х3), которым скоба платы WLAN крепится к компьютеру.
2. Снимите скобу платы WLAN.
3. Отсоедините кабели антенны WLAN от модуля WLAN.
4. Сдвиньте плату WLAN и извлеките из слота платы WLAN.
Установка платы WLAN
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче

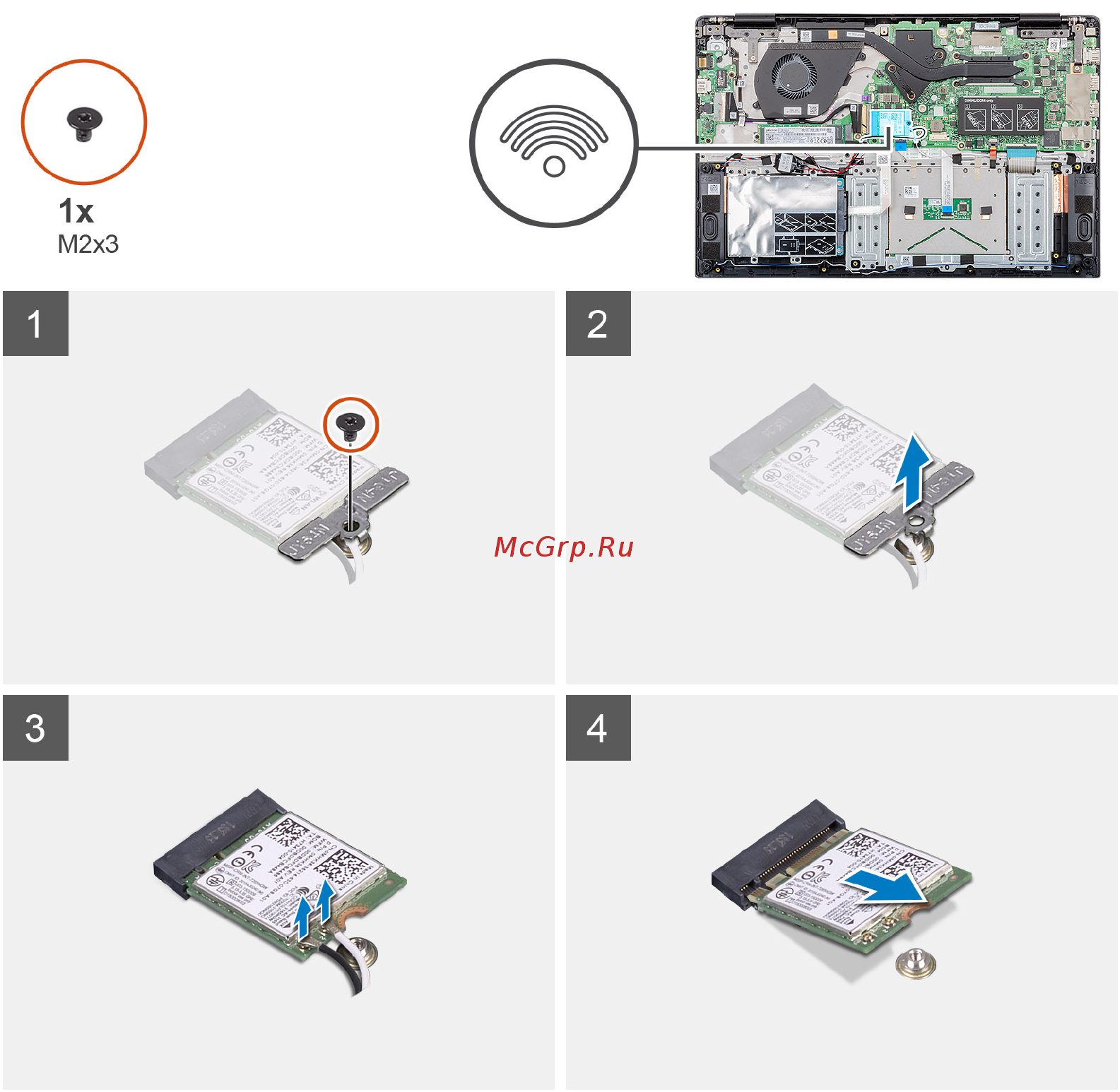

На рисунке показано расположение платы WLAN и проиллюстрирована процедура установки.
Извлечение и установка компонентов 27
