Dell Vostro 5590-7774 [29/84] Установка батарейки типа таблетка
![Dell Vostro 5590-7774 [29/84] Установка батарейки типа таблетка](/views2/1734619/page29/bg1d.png)
Об этой задаче

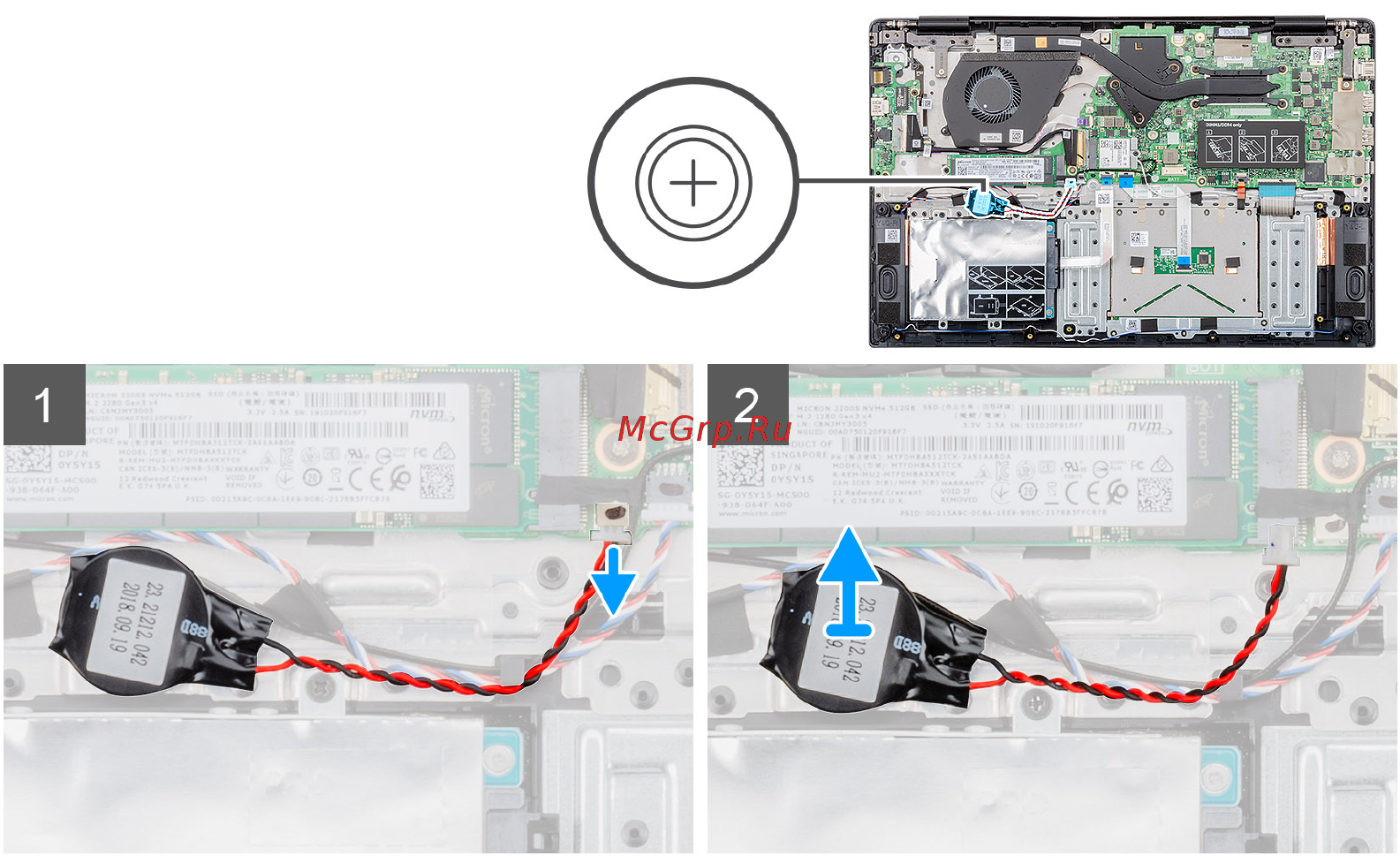

На рисунке показано расположение батарейки типа «таблетка» и проиллюстрирована процедура извлечения.
Действия
1. Отсоедините кабель батарейки типа «таблетка» от системной платы.
2. Извлеките кабель батарейки типа «таблетка» из направляющей.
3. Отделите батарейку типа «таблетка» от упора для рук в сборе.
Установка батарейки типа «таблетка»
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче
На рисунке показано расположение батарейки типа «таблетка» и проиллюстрирована процедура установки.
Извлечение и установка компонентов 29
