Извлечение и установка компонентов
Рекомендуемые инструменты
Для выполнения процедур, описанных в этом документе, требуются следующие инструменты:
• Крестовая отвертка № 0
• Крестовая отвертка № 1
• Пластмассовая палочка
ПРИМЕЧАНИЕ: Отвертка № 0 для винтов 0–1 и отвертка № 1 для винтов 2–4
Список винтов
В следующей таблице приведены изображения и список винтов, используемых для различных компонентов.

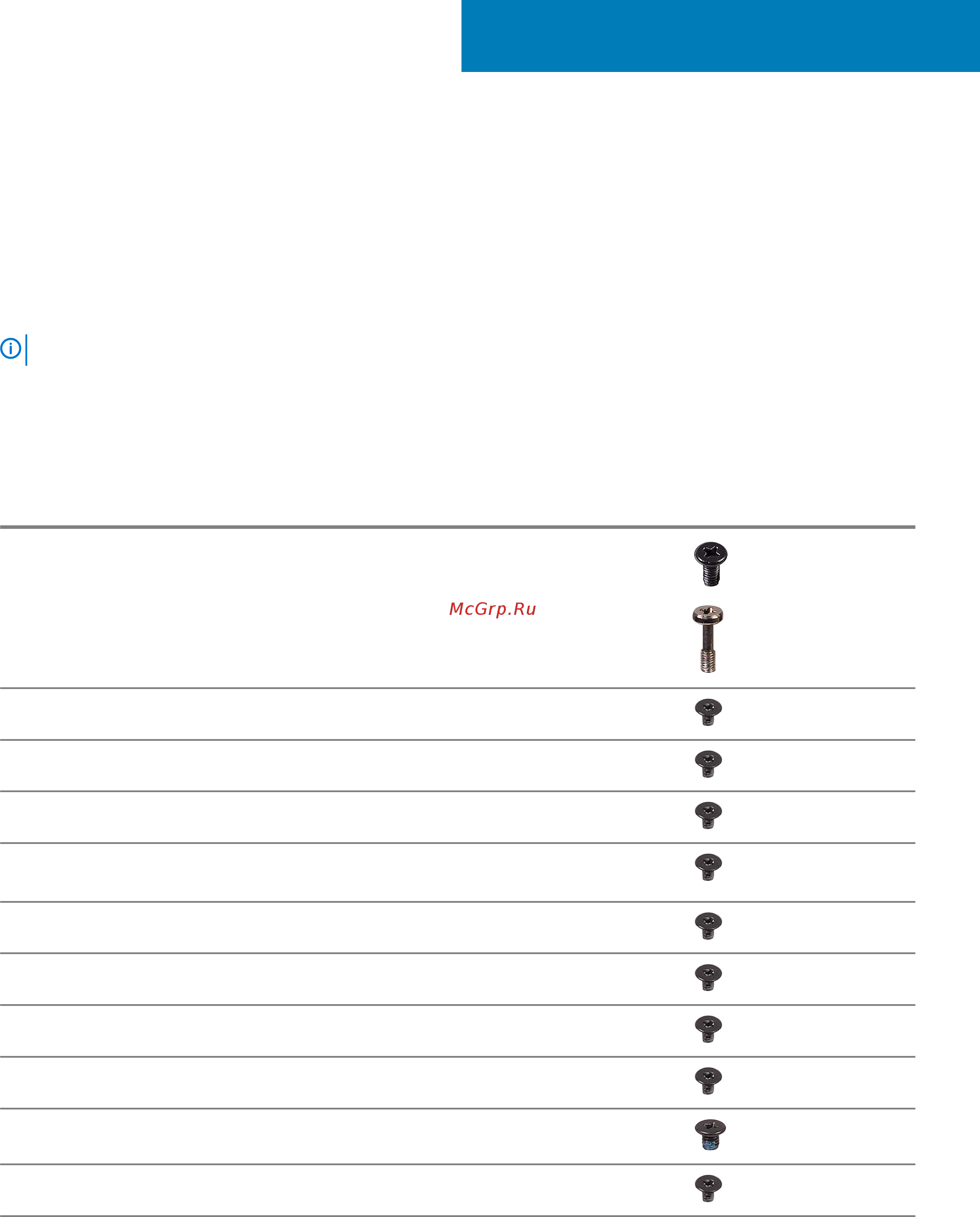

Таблица 1. Перечень размеров винтов
Компонент Тип винта Количество Изображение
Нижняя крышка M2,5x5
M2x8 (невыпадающие винты)
7
2
Аккумулятор M2x3 4
WLAN M2x3 1
Системный вентилятор M2x3 2
Порт питания постоянного
тока
M2x3 1
. M2x3 1
Плата ввода-вывода M2x3 2
Скоба порта USB Type-C M2x3 2
Жесткий диск в сборе M2x3 4
Держатель жесткого диска M3x3 4
Кнопка питания M2x3 2
2
Извлечение и установка компонентов 9
