MSI MPG B550 GAMING PLUS [102/176] Panneau arrière entrée sortie
![MSI MPG B550 GAMING PLUS [102/176] Panneau arrière entrée sortie](/views2/1747134/page102/bg66.png)
10

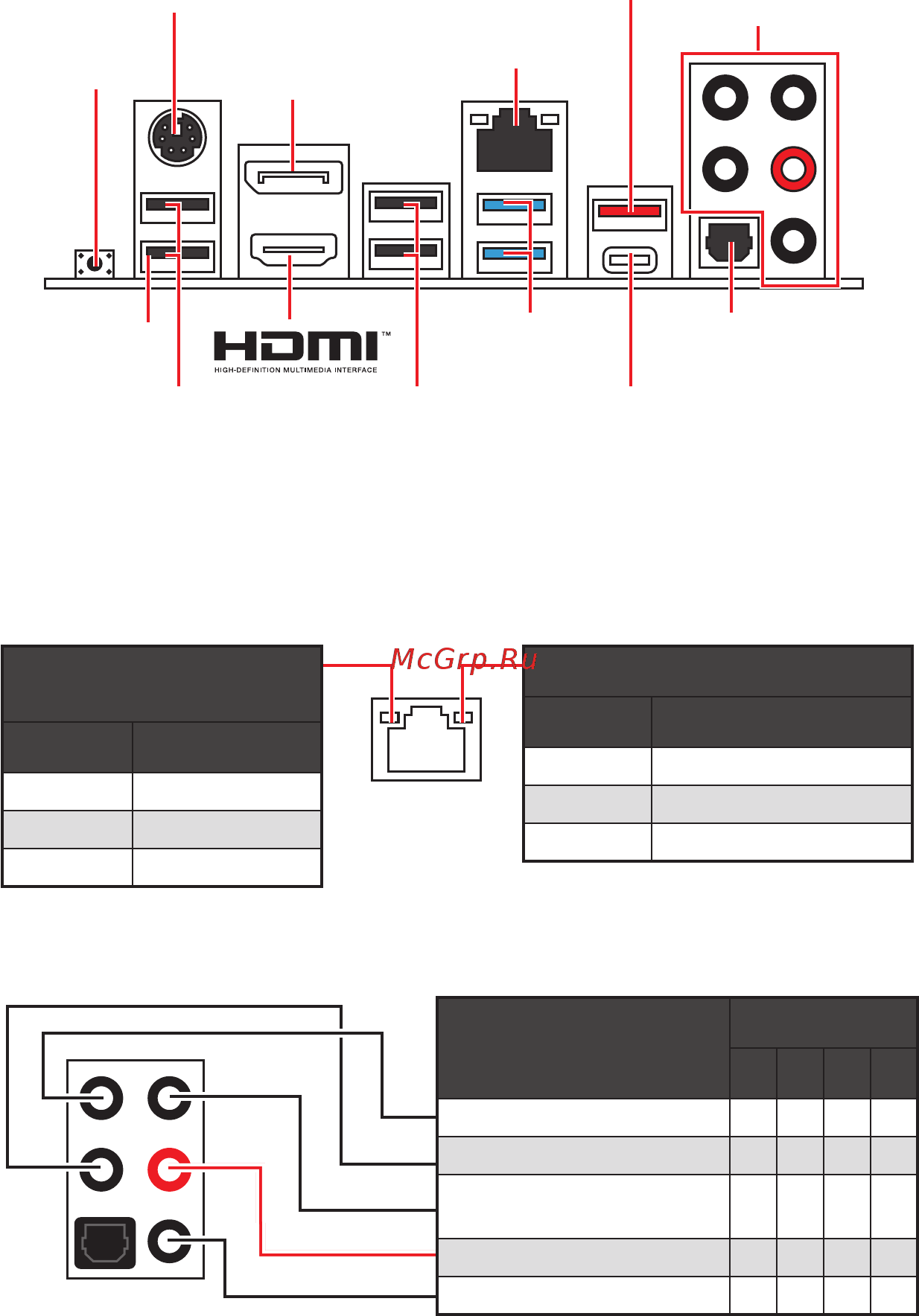

Panneau arrière Entrée / Sortie
USB 3.2 Gen 1
(5Gb/s) Type-A
Port Flash
BIOS
Panneau arrière Entrée / Sortie
Port combo PS/2
1 Gb/s LAN
DisplayPort
USB 2.0
Type-A
USB 2.0
Type-A
Ports Audio
Sortie S/PDIF
optique
USB 3.2 Gen 2
(10Gb/s) Type-C
USB 3.2 Gen 2
(10Gb/s) Type-A
∙ Bouton / Port Flash BIOS - Veuillez vous référer à la page 33 pour en savoir plus sur
la mise à jour du BIOS avec Bouton Flash BIOS.
Bouton Flash
BIOS
LED indiquant la connexion
et l’activité
Etat Description
Eteint Pas de connexion
Jaune Connexion correcte
Clignote Activité en cours
LED indiquant la vitesse
Etat Description
Eteint 10 Mb/s
Vert 100 Mb/s
Orange 1 Gb/s
Tableau explicatif de l’état de la LED du port LAN
Configuration des ports audio
Ports Audio
Canal
2 4 6 8
Sortie centre / Caisson de basse ● ●
Sortie audio haut-parleur arrière ● ● ●
Entrée Ligne / Sortie audio haut-
parleur côté
●
Sortie Ligne / Sortie casque avant ● ● ● ●
Entrée Microphone
(● : connecté, Espace : vide)
