17
Компоненты материнской платы

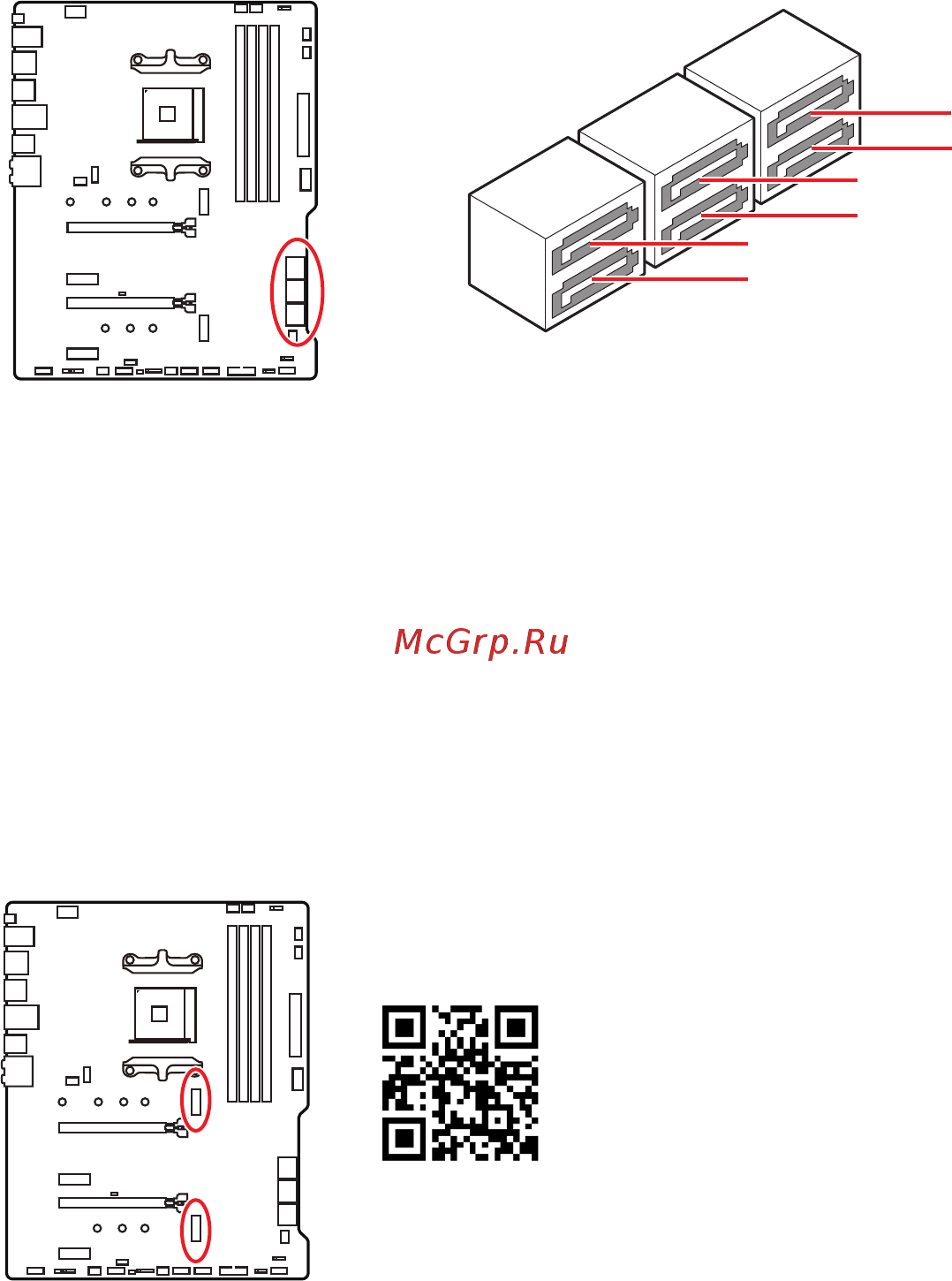

M2_1~2: Разъемы M.2 (Ключ M)
M2_1
M2_2
SATA1~6: Разъемы SATA 6 Гб/с
Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому
порту можно подключить одно устройство SATA.
⚠
Внимание!
∙
Избегайте перегибов кабеля SATA под прямым углом. В противном случае,
возможна потеря данных при передаче.
∙
Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако,
для экономии занимаемого пространства к материнской плате рекомендуется
подключать плоский разъем.
Установка устройства в разъем M2_1
1. Удалите винты для радиатора M.2 SHIELD FROZR.
2. Удалите M.2 SHIELD FROZR и снять защитную пленку с термоинтерфейса.
⚽
Видео Инструкция
Смотрите видео, чтобы узнать как
использовать модуль M.2.
http://youtu.be/JCTFABytrYA
SATA5
SATA1
SATA3
SATA6
SATA2
SATA4
