16
Übersicht der Komponenten

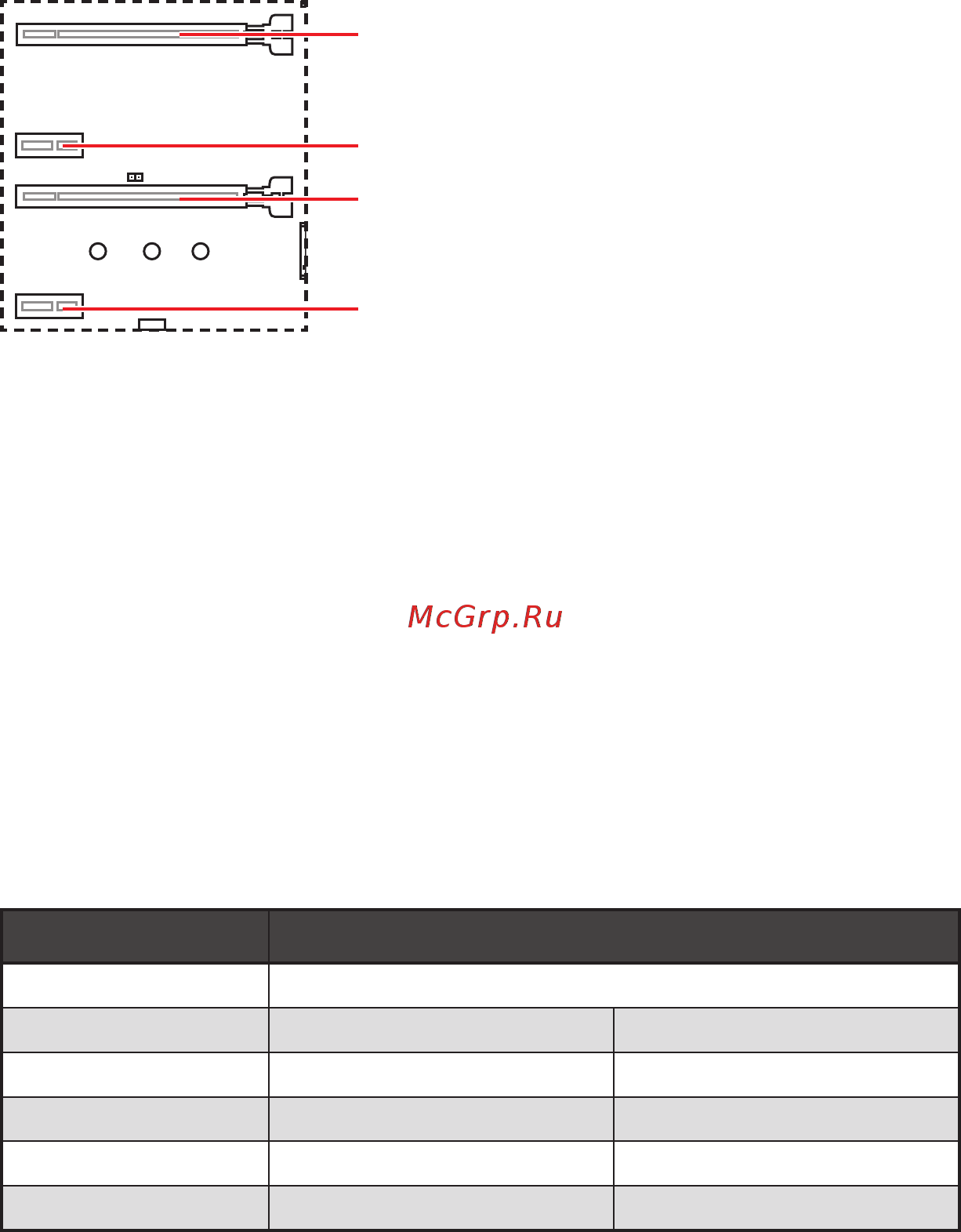

PCI_E1~4: PCIe Erweiterungssteckplätze
⚠
Wichtig
∙
Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen
Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine
Verformung des Steckplatzes vermeidet.
∙
Für die Installation einer einzelnen PCIe x16 Erweiterungskarte mit optimaler
Leistung, empfehlen wir den PCI_E1 Steckplatz zu verwenden.
∙
Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der
Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder
entfernen. Lesen Sie bitte auch die Dokumentation der Erweiterungskarte, um
notwendige zusätzliche Hardware oder Software-Änderungen zu überprüfen.
∙
Wenn Sie eine PCIe SSD in den M.2_2-Steckplatz installieren, ist der PCI_E3
Steckplatz nicht verfügbar.
Kombinationstabelle der M.2- und PCIe-Steckplätze
Steckplatz Kombination
M2_1 (CPU) PCIe/SATA
M2_2 (PCH) PCIe x4 ─
PCI_E1 (CPU) ✓ ✓
PCI_E2 (PCH) ✓ ✓
PCI_E3 (PCH) ─ ✓
PCI_E4 (PCH) ✓ ✓
(SATA: M.2 SATA SSD, PCIe: M.2 PCIe SSD, ✓: Verfügbar, ─: Nicht verfügbar)
PCI_E1: PCIe 3.0/ 4.0 x16 (CPU)
PCI_E3: PCIe 3.0 x4 (PCH)
PCI_E2: PCIe 3.0 x1 (PCH)
PCI_E4: PCIe 3.0 x1 (PCH)
