10

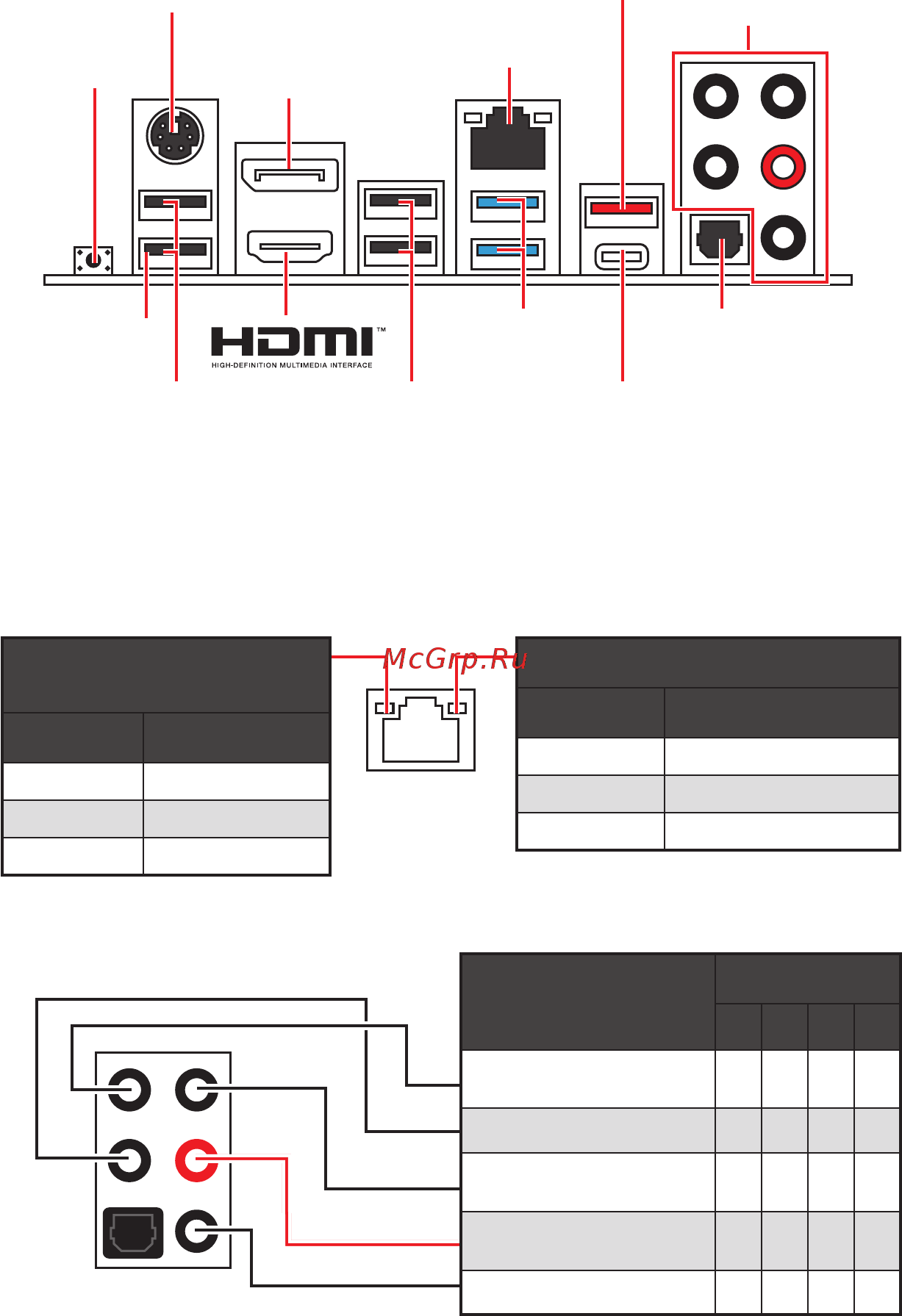

Задняя панель портов ввода/ вывода
USB 3.2 Gen 1
(5Гб/с) Type-A
Порт Flash
BIOS
Задняя панель портов ввода/ вывода
Комбинированный порт PS/2
LAN 1 Гбит/с
DisplayPort
USB 2.0
Type-A
USB 2.0
Type-A
Порты Аудио
Оптический
S/PDIF-Out
USB 3.2 Gen 2
(10Гб/с ) Type-C
USB 3.2 Gen 2
(10Гб/с) Type-A
∙ Порт/Кнопка Flash BIOS – Обратитесь к странице 33 для получения информации
об обновлении BIOS при помощи кнопки Flash BIOS.
Кнопка Flash
BIOS
Подключение/ Работа
индикатора
Состояние Описание
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Скорость передачи данных
Состояние Описание
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
Таблица состояний индикатора порта LAN
Конфигурация портов Аудио
Порты Аудио
Канал
2 4 6 8
Выход центральной
колонки/ сабвуфера
● ●
Тыловые колонки ● ● ●
Линейный вход/ Выход
боковых колонок
●
Линейный выход/ Выход
фронтальных колонок
● ● ● ●
Микрофонный вход
(●: подключен, Пусто: не подключен)
