17
Vue d’ensemble des composants
M2_1~2 : Slots M.2 (Touche M)
M2_1
M2_2

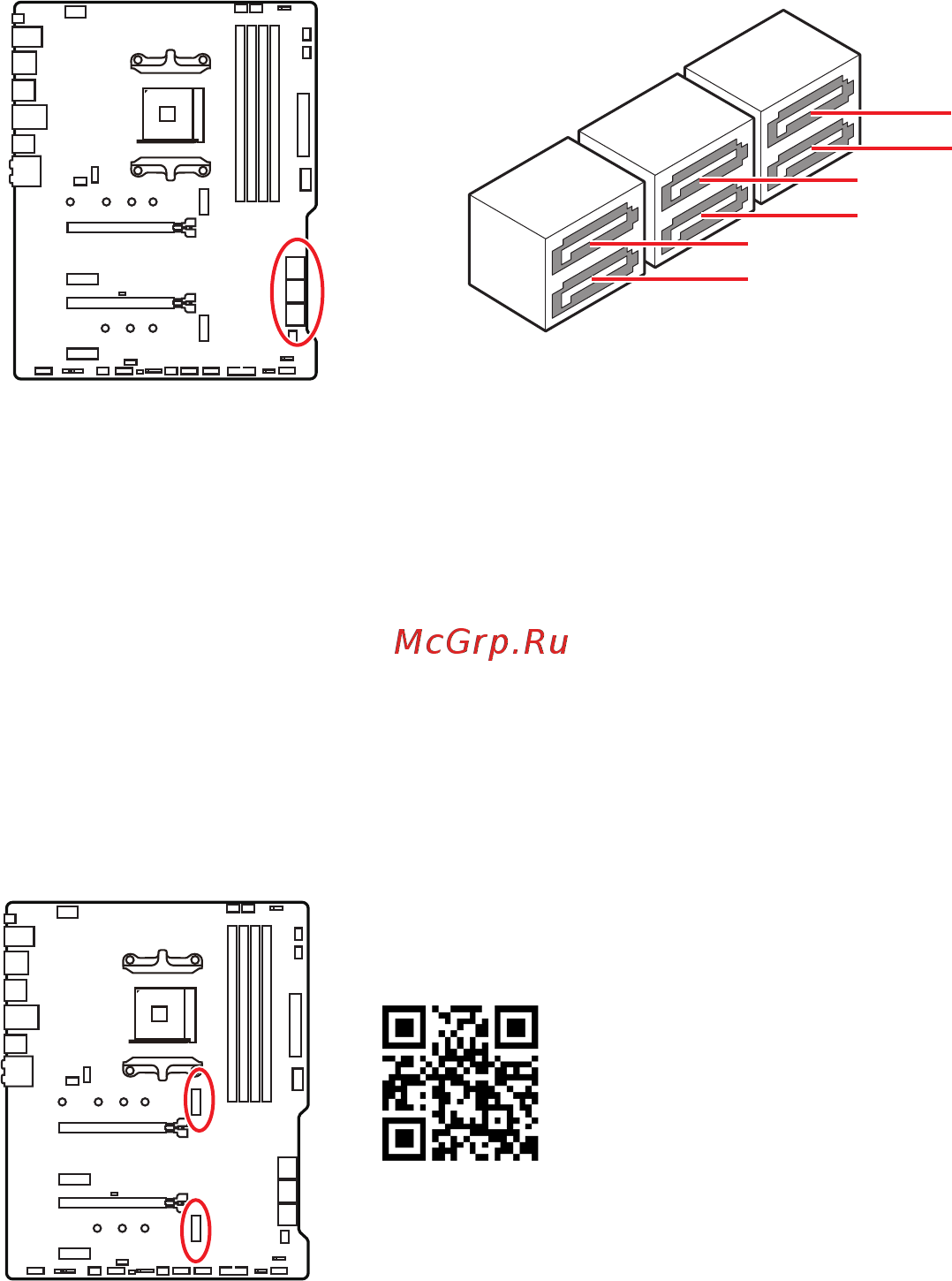

SATA1~6 : Connecteurs SATA 6Gb/s
Ces connecteurs utilisent une interface SATA 6Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
⚠
Important
∙
Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de
données pendant la transmission.
∙
Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d’espace.
SATA5
SATA1
SATA3
SATA6
SATA2
SATA4
Installation d’un SSD sur le slot M2_1
1. Desserrez la vis de la plaque M.2 SHIELD FROZR.
2. Retirez la plaque M.2 SHIELD FROZR et retirez le film de protection du pad
thermique.
⚽
Vidéo de démonstration
Référez-vous à la vidéo d’installation du
module M.2.
http://youtu.be/JCTFABytrYA
