37
UEFI BIOS

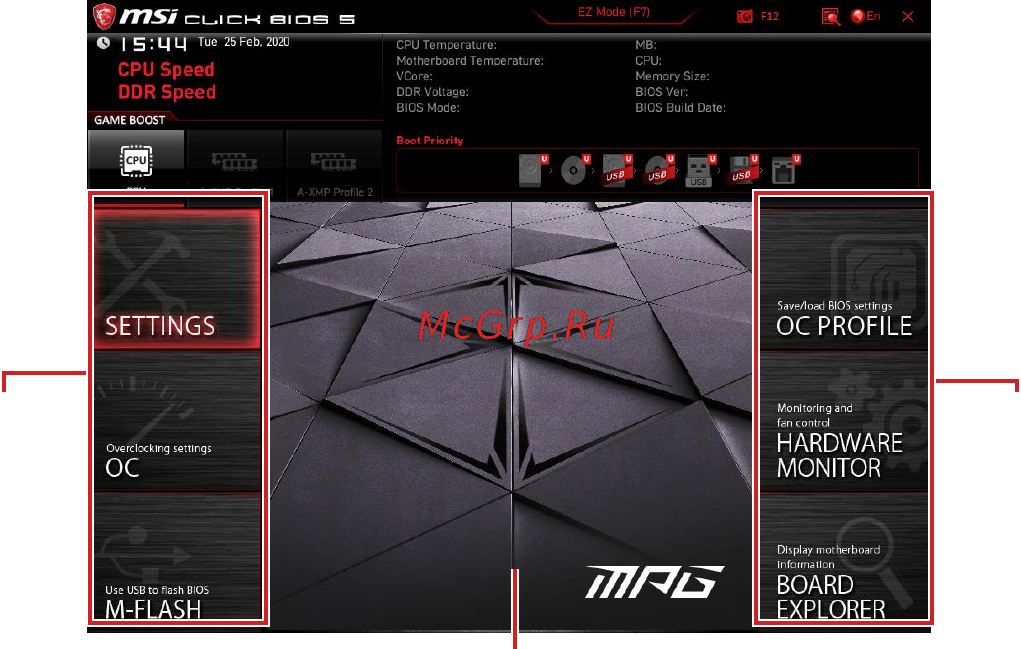

Erweiterter Modus
Drücken Sie den Setup Modus Schalter oder die Funkionstaste F7, um zwischen dem
EZ-Modus und Erweiterten-Modus im BIOS-Setup zu wechseln.
BIOS-Menü
-Auswahl
Menüanzeige
BIOS-Menü
-Auswahl
∙ BIOS-Menü-Auswahl - Die folgenden Optionen stehen zur Verfügung.
▪ SETTINGS - Mit diesem Menü können Sie die Parameter für Chipsatz, Boot-
Geräte angeben.
▪ OC - Hier können Sie die Frequenz und Spannung anpassen. Die Erhöhung der
Frequenz kann eine bessere Leistung erreichen.
▪ M-FLASH - M-Flash erlaubt es, das BIOS mit einem USB-Flash-Laufwerk zu
aktualisieren.
▪ OC PROFILE - In diesem Menü werden die verschiedenen Overclocking-Profile
gespeichert.
▪ HARDWARE MONITOR - Hier können Sie die Geschwindigkeiten der Lüfter
anpassen und die Spannungen des Systems überwachen.
▪ BOARD EXPLORER - Zeigt Ihnen Informationen über Geräte an, die an das
Mainboard angeschlossen sind.
∙ Menüanzeige - Dieser Bereich ermöglicht die Konfiguration von BIOS Einstellungen.
