![MSI MPG B550 GAMING PLUS [150/176] Установка устройства в разъем m2_2](/img/pdf.png)
MSI MPG B550 GAMING PLUS [150/176] Установка устройства в разъем m2_2
![MSI MPG B550 GAMING PLUS [150/176] Установка устройства в разъем m2_2](/views2/1747134/page150/bg96.png)
18
Компоненты материнской платы
1
1
2
30º30º
Стойка для M.2
Стойка для радиатора
3
5
4
Винт для M.2
6
6

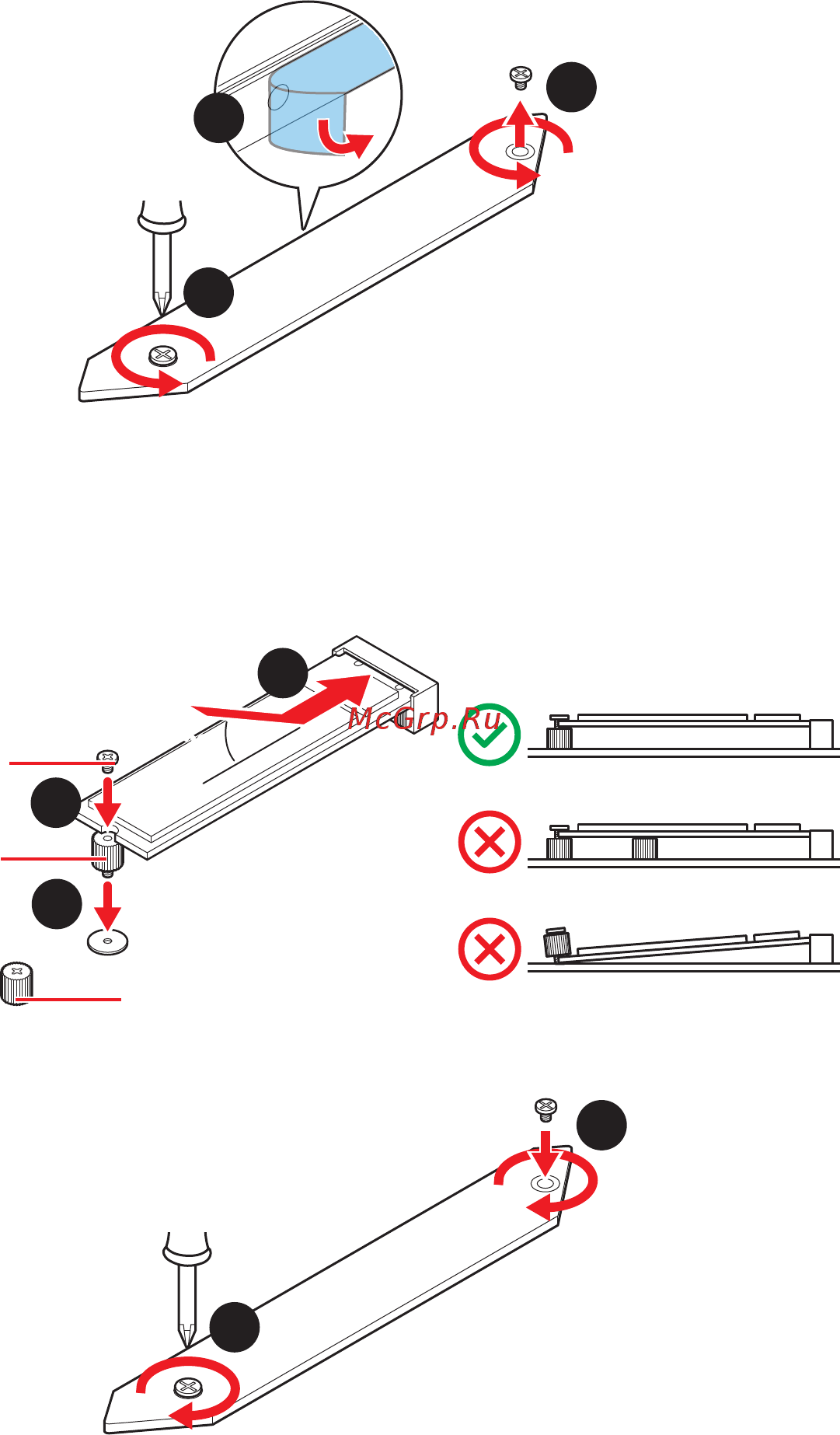

Установка устройства в разъем M2_2
Выполните шаги 3, 4 и 5 для установки M.2 SSD в разъем M2_2.
3. Закрутите стойку для крепления M.2 модуля в подходящее отверстие, в
соответствии с длиной вашего M.2 SSD. Если модуль M.2 SSD и радиатор
M.2 имеют одинаковую длину, во избежание повреждения модуля M.2 SSD
выкрутите стойку M.2.
4. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов.
5. Закрепите устройства M.2 с помощью винта для M.2. Пропустите этот шаг, если
стойка M.2 была выкручена на шаге 3.
6. Установите на место радиатор M.2 SHIELD FROZR и закрепите его.
