10

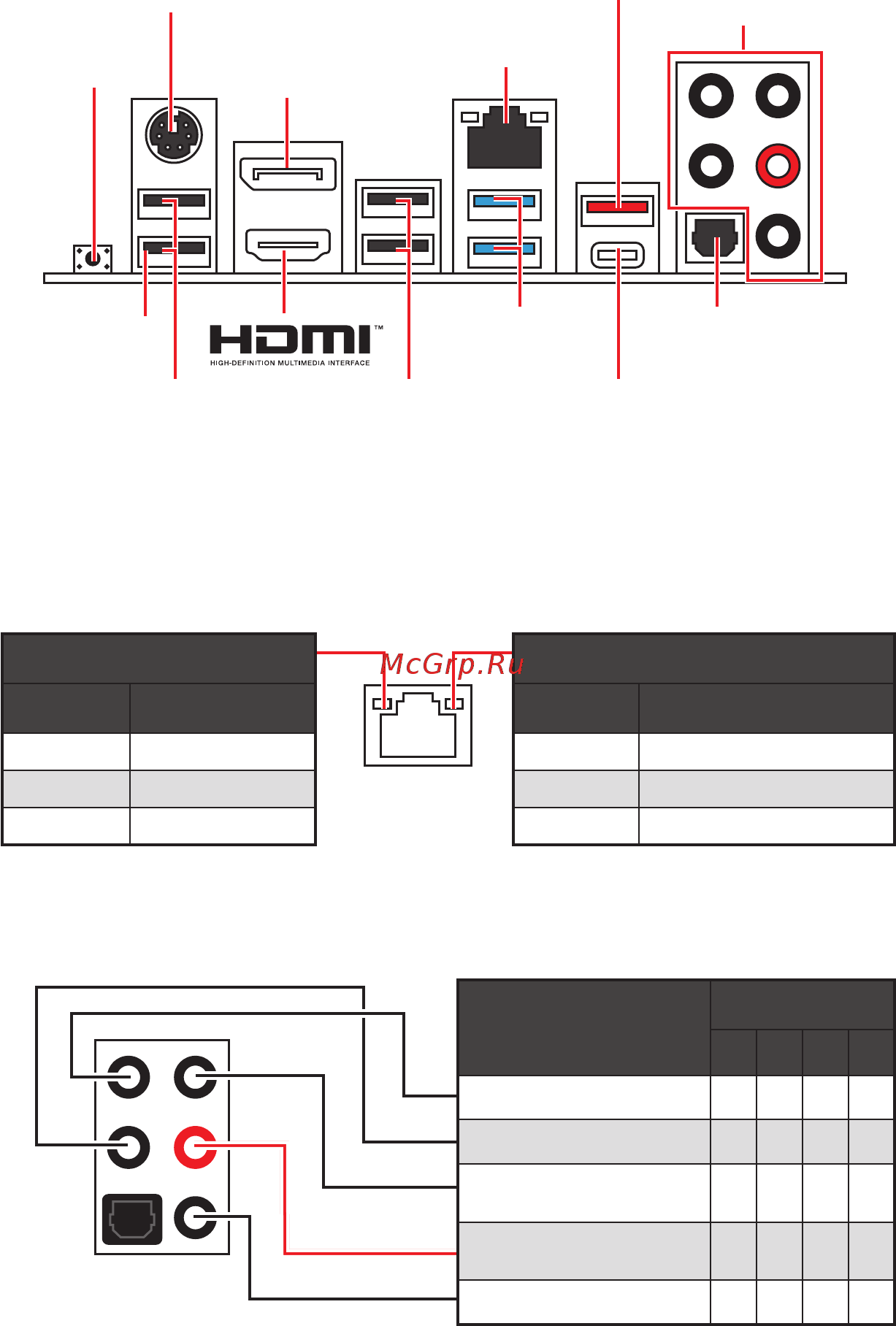

Rückseite E/A
USB 3.2 Gen 1
(5GBit/s) Typ-A
Flash BIOS
Anschluss
Rückseite E/A
PS/2 Combo-Anschluss
1 GBit/s LAN
DisplayPort
USB 2.0
Typ-A
USB 2.0
Typ-A
Audioanschlüsse
Optischer
S/PDIF-Ausgang
USB 3.2 Gen 2
(10GBit/s) Typ-C
USB 3.2 Gen 2
(10GBit/s) Typ-A
∙ Flash BIOS Anschluss/ Taste - Auf der Seite 33 finden Sie eine Anleitung für eine
BIOS-Aktualisierung per Flash BIOS Taste.
Flash BIOS
Taste
Verbindung/ Aktivität LED
Zustand Bezeichnung
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Geschwindigkeit LED
Zustand Bezeichnung
Aus 10 Mbit/s-Verbindung
Grün 100 Mbit/s-Verbindung
Orange 1 GBit/s-Verbindung
LAN Port LED Zustandstabelle
Konfiguration der Audioanschlüsse
Audioanschlüsse
Kanal
2 4 6 8
Mitte-/ Subwoofer-Ausgang ● ●
Hinterer Lautsprecher ● ● ●
Line-In/ Seitliche
Lautsprecher
●
Line-Out/ Vorderer
Lautsprecher
● ● ● ●
Mic-In
(●: Verbindet, Blank: Leer)
