10

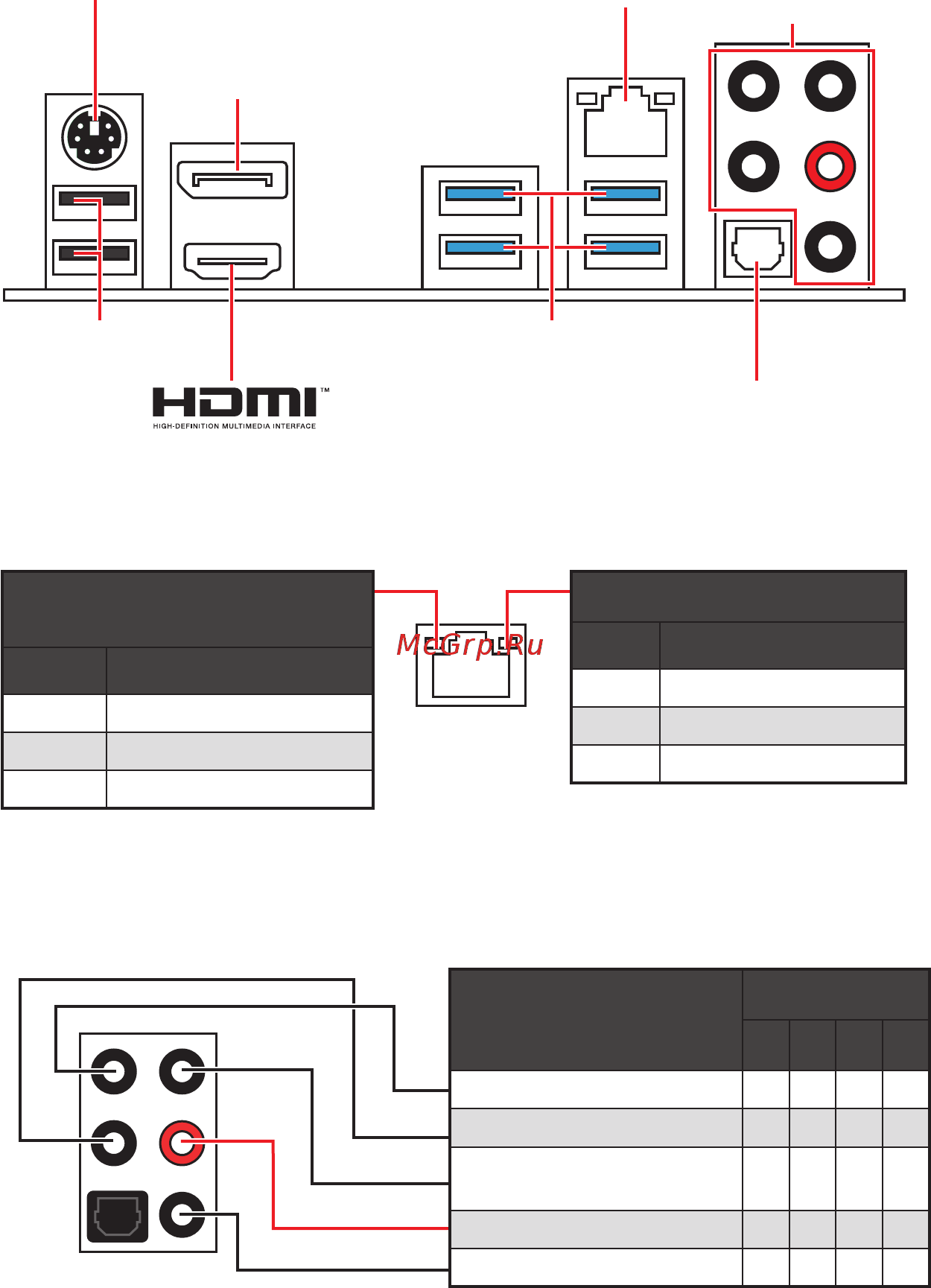

Panneau arrière Entrée / Sortie
Configuration des ports audio
Panneau arrière Entrée / Sortie
Port combo PS/2
2,5 Gb/s LAN
DisplayPort
USB 2.0 Type-A
Ports Audio
Sortie S/PDIF
optique
LED indiquant la connexion et
l’activité
Etat Description
Eteint Pas de connexion
Jaune Connexion correcte
Clignote Activité en cours
LED indiquant la vitesse
Etat 2,5 Gb/s LAN
Eteint 10 Mb/s
Vert 100 Mb/s / 1 Gb/s
Orange 2,5 Gb/s
Tableau explicatif de l’état de la LED du port LAN
USB 3.2 Gen 1
(5Gb/s) Type-A
Ports Audio
Canal
2 4 6 8
Sortie centre / Caisson de basse ● ●
Sortie audio haut-parleur arrière ● ● ●
Entrée Ligne / Sortie audio haut-
parleur côté
●
Sortie Ligne / Sortie casque avant ● ● ● ●
Entrée Microphone
(● : connecté, Espace : vide)
