Übersicht der Komponenten

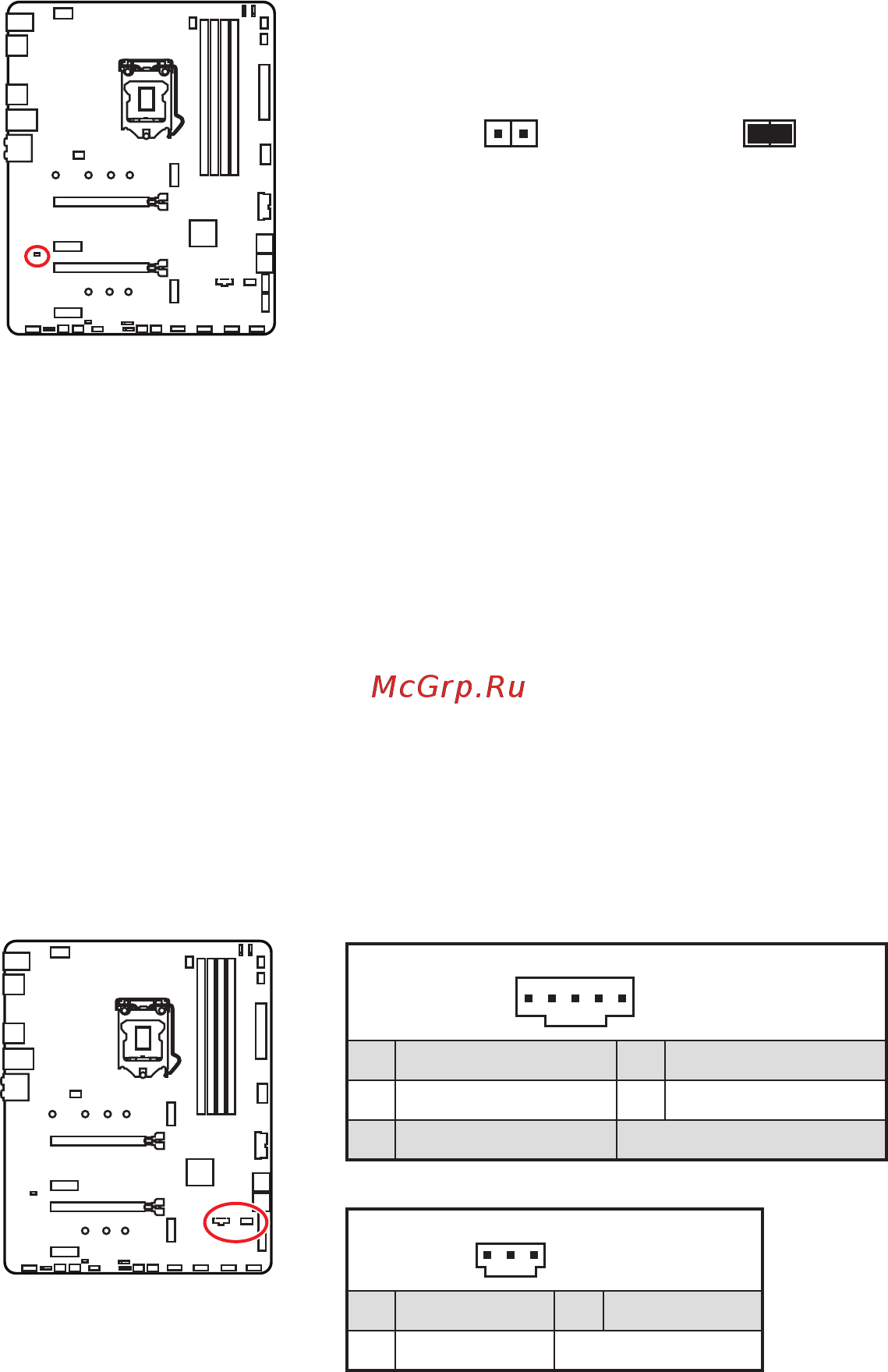

JBAT1: Clear CMOS Steckbrücke (Reset BIOS)

Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung

durch eine Batterie auf dem Motherboard versorgt, um die Daten der

Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen,

müssen Sie die Steckbrücke für kurze Zeit umsetzen.

Daten

beibehalten

(Standardwert)

CMOS-Daten

löschen/ Reset

des BIOS

Rücksetzen des BIOS auf Standardwerte

1. Schalten Sie den Computer ab und ziehen Sie das Netzkabel ab.

2. Verwenden Sie eine Steckbrücke, um JBAT1 für 5-10 Sekunden kurzzuschließen.

3. Entfernen Sie die Steckbrücke von JBAT1.

4. Stecken Sie das Kabel Ihres Computers in die Steckdose hinein und schalten Sie

den Computer ein.

JTBT1

1 FORCE_PWR 2 SCI_EVENT

3 SLP_S3# 4 SLP_S5#

5 Ground

JRTD3

1 WAKE 2 PWR EN

3 GND

JTBT1: Anschluss für Thunderbolt-Erweiterungskarte

Mit diesem Anschluss können Sie eine Ein-/Ausgang der Thunderbolt-

Erweiterungskarte anschließen.

JRTD3: Intel RTD3 Anschluss

Mit diesem Anschluss können Sie den RTD3-Anschluss an die Thunderbolt-E /

A-Zusatzkarte anschließen mit RTD3-Unterstützung anschließen.
