Vue d’ensemble des composants

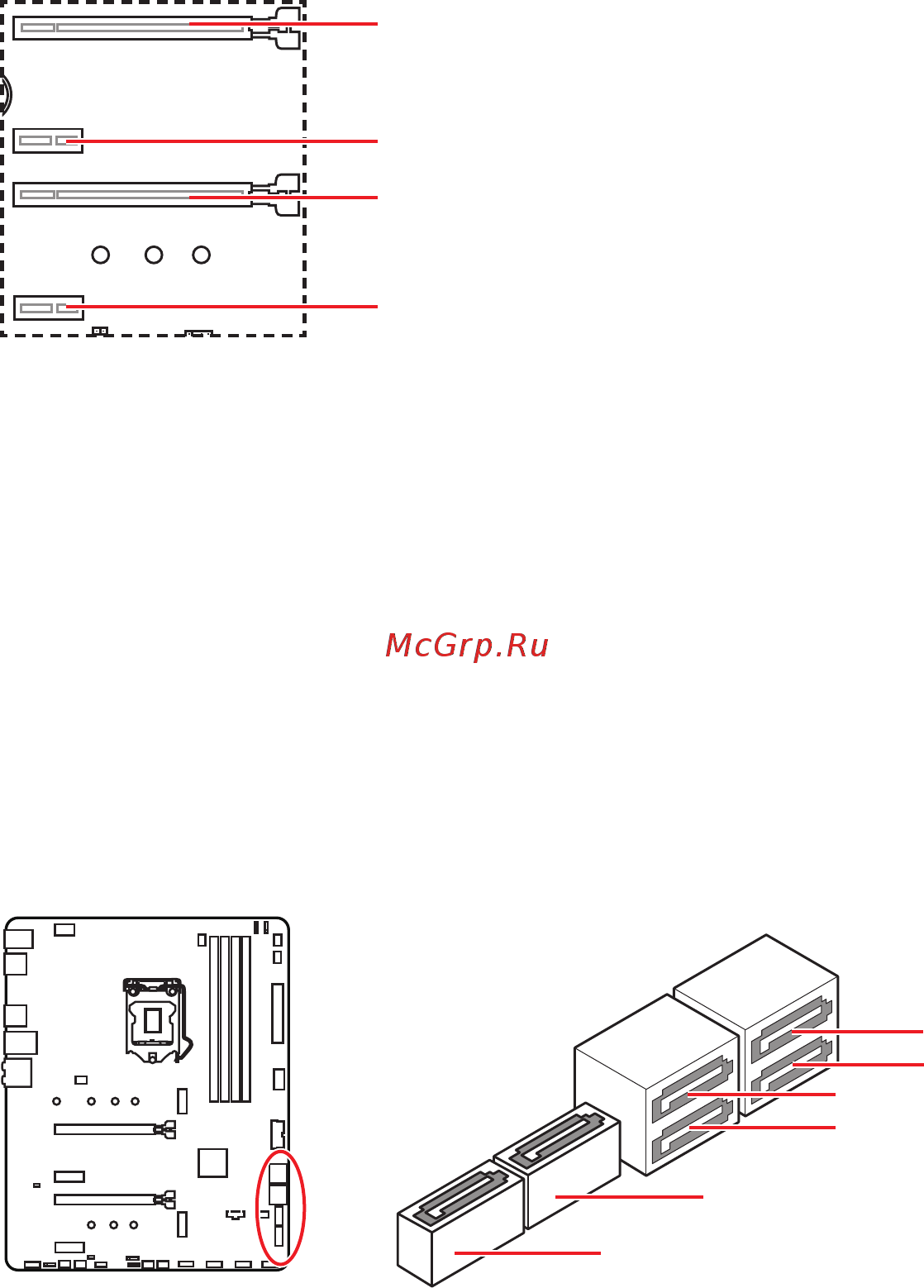

PCI_E1~4 : Slots d’extension PCIe

⚠

Important

∙

Le slot PCI_E3 est indisponible lorsqu’un SSD M.2 est installé dans le slot M2_2.

∙

Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme

la barre de support MSI Gaming Series pour supporter son poids et pour éviter la

déformation du slot.

∙

Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous

recommandons d’utiliser le slot PCI_E1 pour profiter de performances optimales.

∙

Veillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon

d’alimentation avant d’installer les cartes d’extension. Référez-vous à la

documentation des cartes pour vérifier si un composant ou un logiciel doit être

modifié.

BAT1

PCI_E1 : PCIe 3.0 x16 (CPU)

PCI_E3 : PCIe 3.0 x4 (PCH)

PCI_E4 : PCIe 3.0 x1 (PCH)

PCI_E2 : PCIe 3.0 x1 (PCH)

SATA1~6 : Connecteurs SATA 6Gb/s

Ces connecteurs utilisent une interface SATA 6Gb/s. Chaque connecteur peut être

relié à un appareil SATA.

SATA1

SATA3

SATA2

SATA4

⚠

Important

∙

Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de

données pendant la transmission.

∙

Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est

recommandé de connecter la prise plate sur la carte mère pour un gain d’espace.

∙

Le connecteur SATA1 est indisponible lorsqu’un SSD M.2 SATA est installé dans le

slot M2_1.

SATA5

SATA6
