10

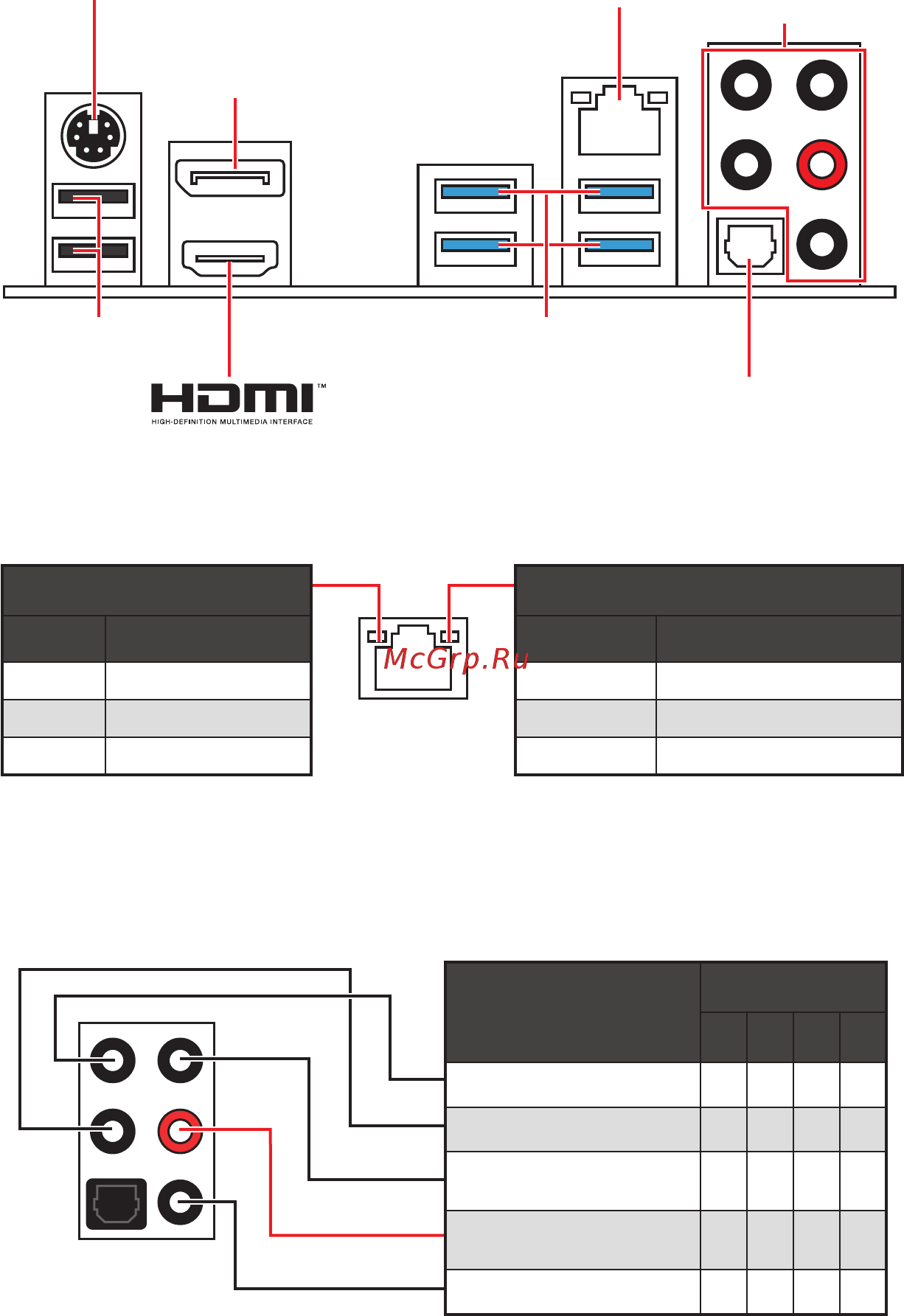

Rückseite E/A
Konfiguration der Audioanschlüsse
Rückseite E/A
PS/2 Combo Anschluss
2,5 Gbit/s LAN
DisplayPort
USB 2.0 Typ-A
Audioanschlüsse
Optischer
S/PDIF-
Ausgang
Verbindung/ Aktivität LED
Zustand Bezeichnung
Aus Keine Verbindung
Gelb Verbindung
Blinkt Datenaktivität
Geschwindigkeit LED
Zustand 2.5 Gbit/s LAN
Aus 10 Mbit/s
Grün 100 Mbit/s/ 1 Gbit/s
Orange 2,5 Gbit/s
LAN Port LED Zustandstabelle
Audioanschlüsse
Kanal
2 4 6 8
Mitte-/ Subwoofer-Ausgang ● ●
Hinterer Lautsprecher ● ● ●
Line-In/ Seitliche
Lautsprecher
●
Line-Out/ Vorderer
Lautsprecher
● ● ● ●
Mic-In
(●: Verbindet, Blank: Leer)
USB 3.2 Gen 1
(5Gbit/s) Typ-A
