MSI MAG B460 TORPEDO [67/174] Installation eines m2_1 steckplatz
![MSI MAG B460 TORPEDO [67/174] Installation eines m2_1 steckplatz](/views2/1747219/page67/bg43.png)
17
Übersicht der Komponenten
M2_1~2: M.2 Steckplätze (Key M)

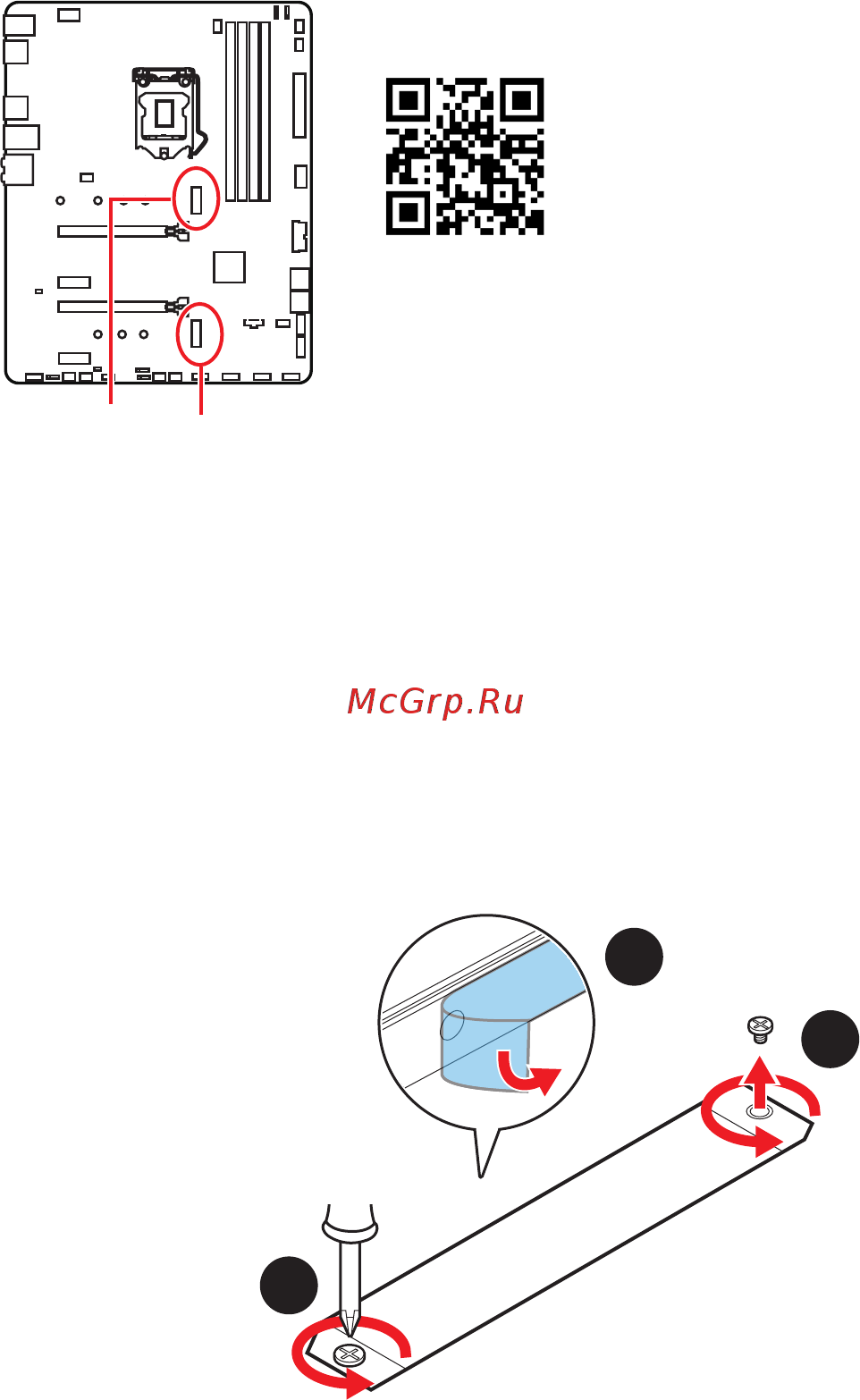

Installation eines M2_1 Steckplatz
1. Lösen Sie die Schraube des M.2-SHIELD FROZR.
2. Entfernen den M.2-SHIELD FROZR und entfernen Sie die Schutzfolie von den
Wärmeleitpads.
M2_1
M2_2
⚠
Wichtig
∙
Intel
®
RST unterstützt nur PCIe M.2 SSD mit UEFI ROM (nur M2_2 Steckplatz).
∙
Intel
®
Optane
™
Technik unterstützt M2_2 Steckplatz.
⚽
Video-Demonstration
Eine anschauliche Darstellung zur
Installation eines M.2 Moduls finden Sie
im Video.
http://youtu.be/JCTFABytrYA
1
1
2
