Übersicht der Komponenten
JRGB1~2: RGB LED Anschlüsse
Mit dem JRGB Anschluss können Sie den 5050 RGB-LED-Streifen (12 V) anschließen.
⚠
Wichtig
∙
Der JRGB Anschluss unterstützt bis zu 2 Metern 5050 RGB LED-Streifen (12V/G/
R/B) mit der maximalen Leistung von 3 A (12 V).
∙
Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie
die RGB-LED-Streifen ein- und ausbauen.
∙
Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens.
1
G
R
B
JRGB
Anschluss
RGB Verlängerungskabel
5050 RGB LED Streifen 12V

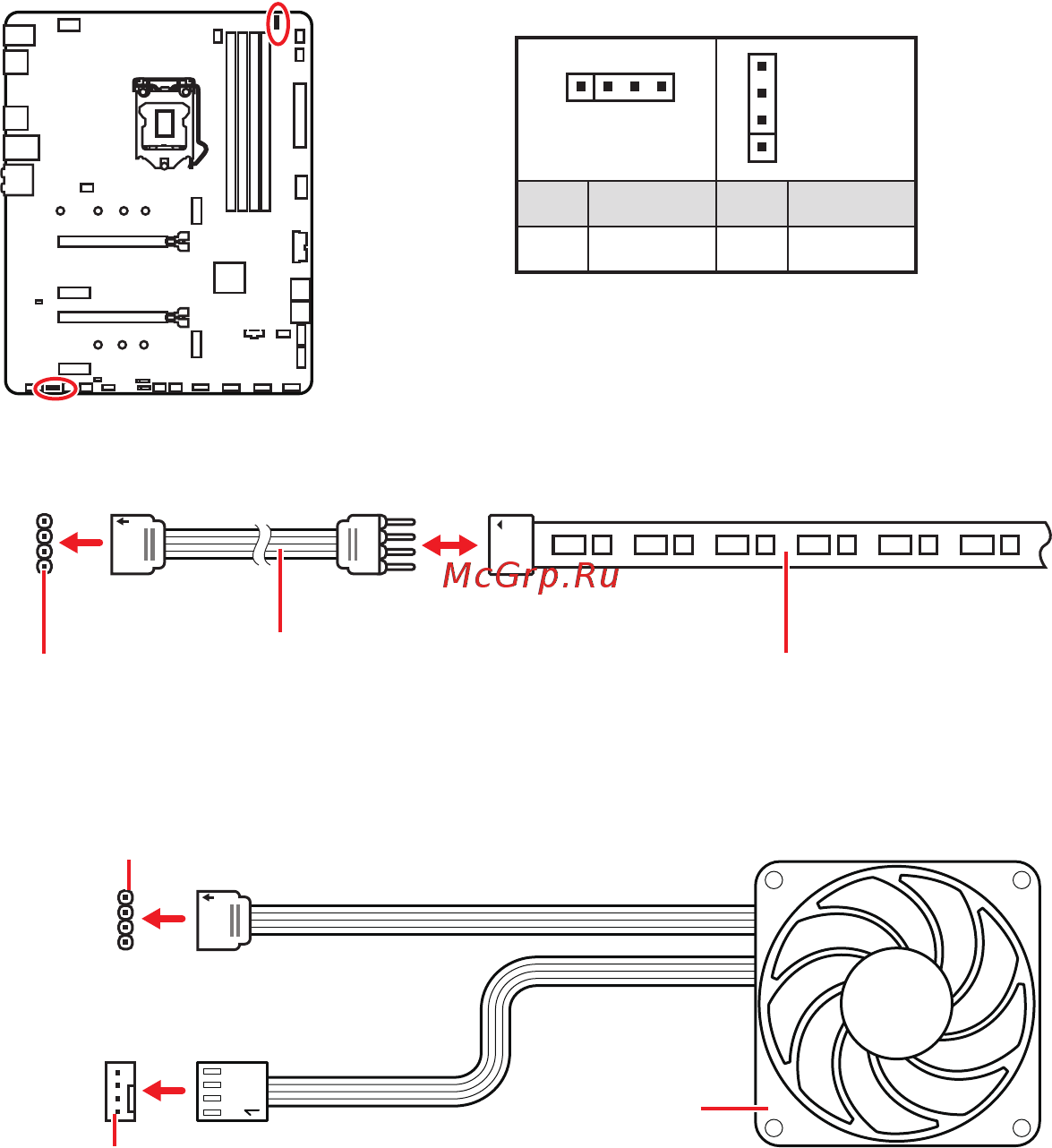

RGB-LED-Streifen anschließen
1
1
G
R
B
JRGB Anschluss
System-Lüfter-Anschluss
RGB-LED-Lüfteranschluss
RGB-LED-Lüfter
1
JRGB1
1
JRGB2
1 +12V 2 G
3 R 4 B
