10

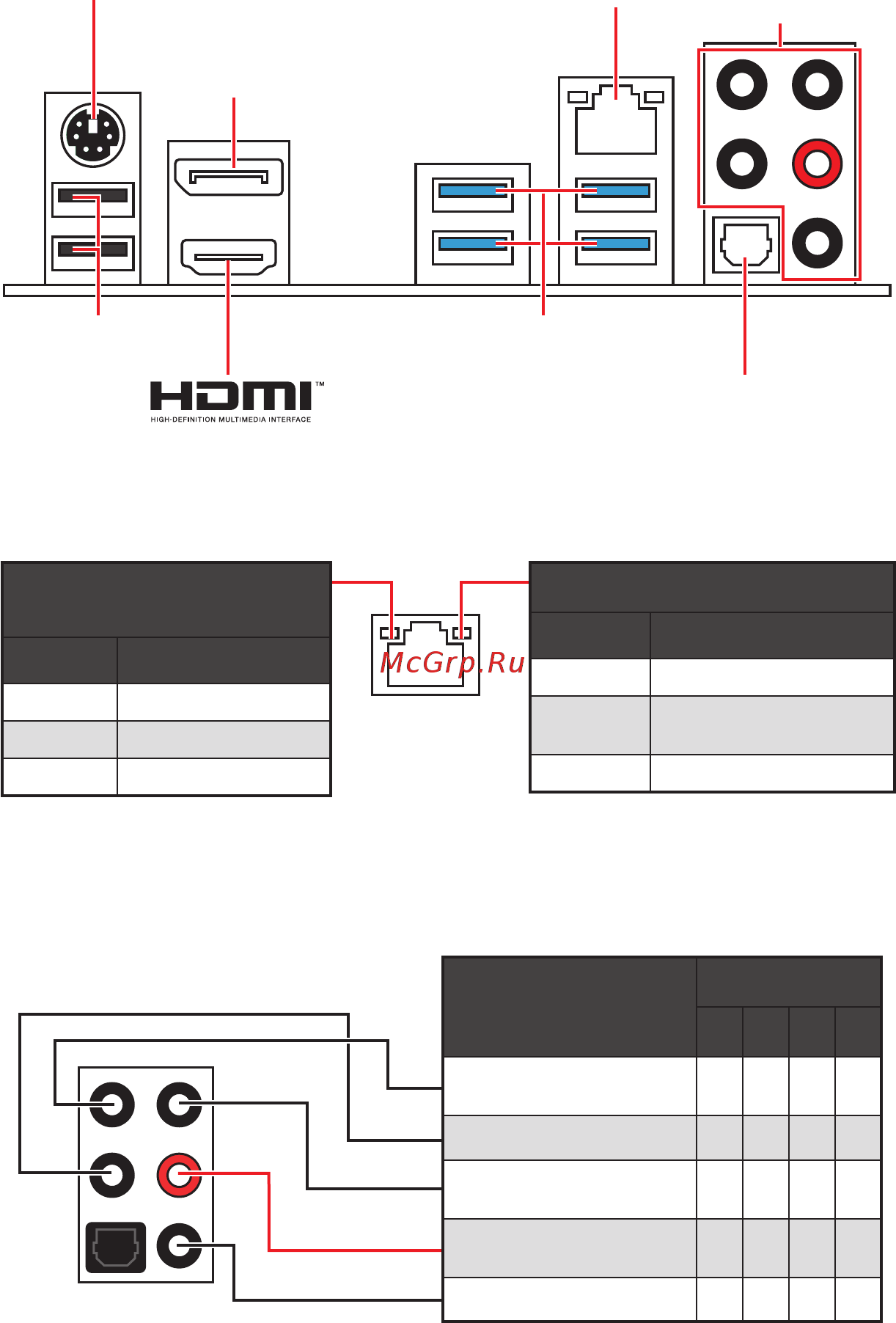

Задняя панель портов ввода/ вывода
Конфигурация портов Аудио
Задняя панель портов ввода/ вывода
Комбинированный
порт PS/2
LAN 2.5 Гб/с
DisplayPort
USB 2.0 Type-A
Порты Аудио
Оптический
S/PDIF-Out
Подключение/ Работа
индикатора
Состояние Описание
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Скорость передачи данных
Состояние LAN 2.5 Гб/с
Выкл. 10 Мбит/с подключение
Зеленый
100 Мбит/с / 1 Гбит/с
подключение
Оранжевый 2.5 Гбит/с подключение
Таблица состояний индикатора порта LAN
Порты Аудио
Канал
2 4 6 8
Выход центральной
колонки/ сабвуфера
● ●
Тыловые колонки ● ● ●
Линейный вход/ Выход
боковых колонок
●
Линейный выход/ Выход
фронтальных колонок
● ● ● ●
Микрофонный вход
(●: подключен, Пусто: не подключен)
USB 3.2 Gen 1
(5Гб/с) Type-A
