7 | Монтаж
Руководство по применению для установщика
100
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03
X1M
X2M
X5M
A8P
A5P
12345
X801M
S6S
S7S
S8S
S9S
a
a Необходимо установить EKRP1AHTA.
2 Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек.

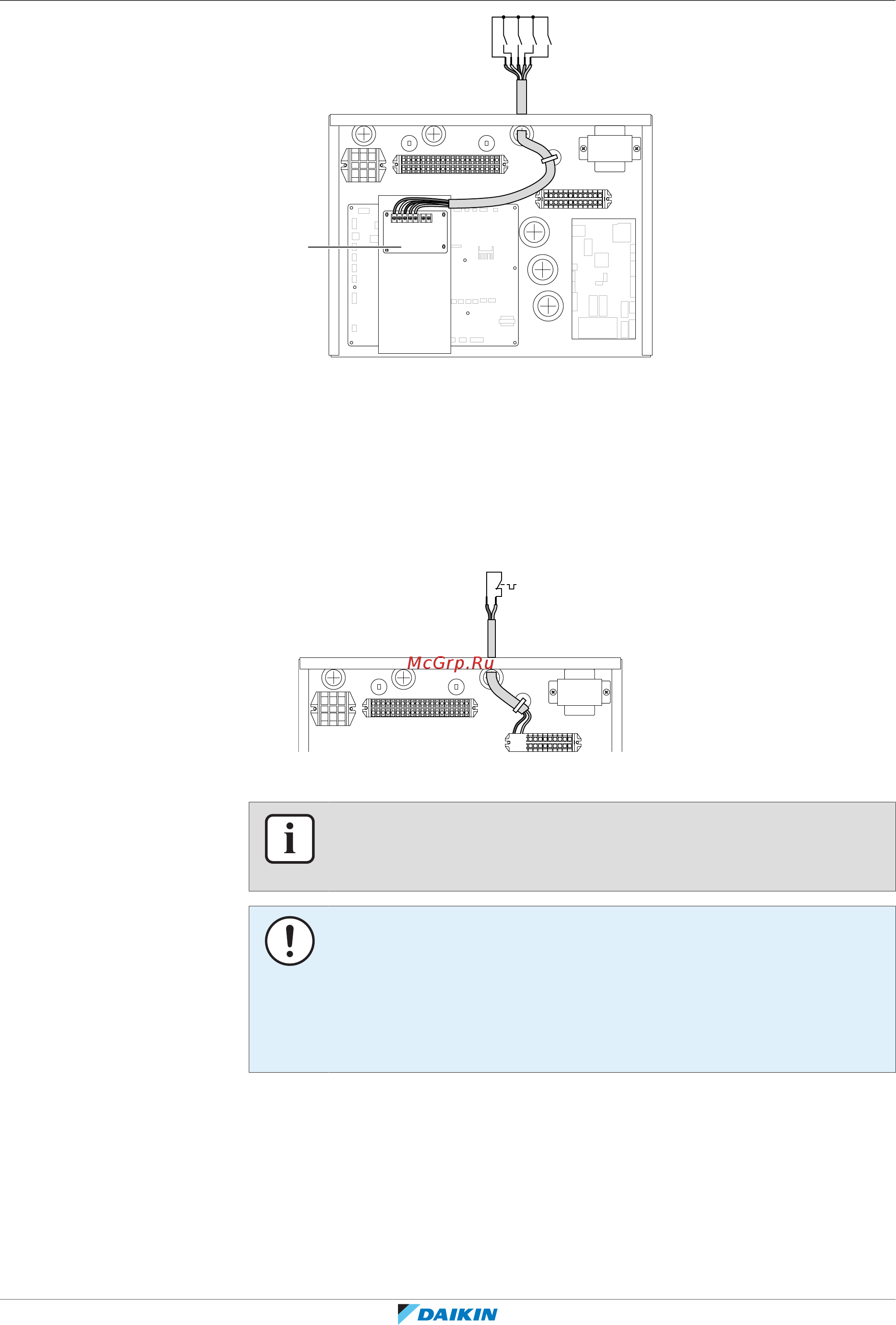

7.9.17 Подключение предохранительного термостата (с размыкающим контактом)
Основная зона
1 Подключите кабель предохранительного термостата (нормально
замкнутого) к соответствующим клеммам согласно рисунку ниже.
X1M
X2M
X5M
1 2
2 Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек.
ИНФОРМАЦИЯ
Предохранительный термостат (приобретается на месте) должен быть
установлен для основной зоны. В противном случае блок НЕ будет работать.
ПРИМЕЧАНИЕ
Предохранительный термостат ДОЛЖЕН устанавливаться в основной зоне,
чтобы не допустить чрезмерно высокой температуры воды в этой зоне.
Предохранительный термостат обычно представляет собой термостатический
клапан с размыкающим контактом. При чрезмерно высокой температуре воды в
основной зоне контакт размыкается и на интерфейсе пользователя
отображается код ошибки 8H‑02. Остановится ТОЛЬКО главный насос.
Дополнительная зона
3 Подключите кабель предохранительного термостата (нормально
замкнутого) к соответствующим клеммам согласно рисунку ниже.
