5 | Руководство по применению
Руководство по применению для установщика
30
ERGA04~08DAV3(A) + EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618957-1 – 2020.03

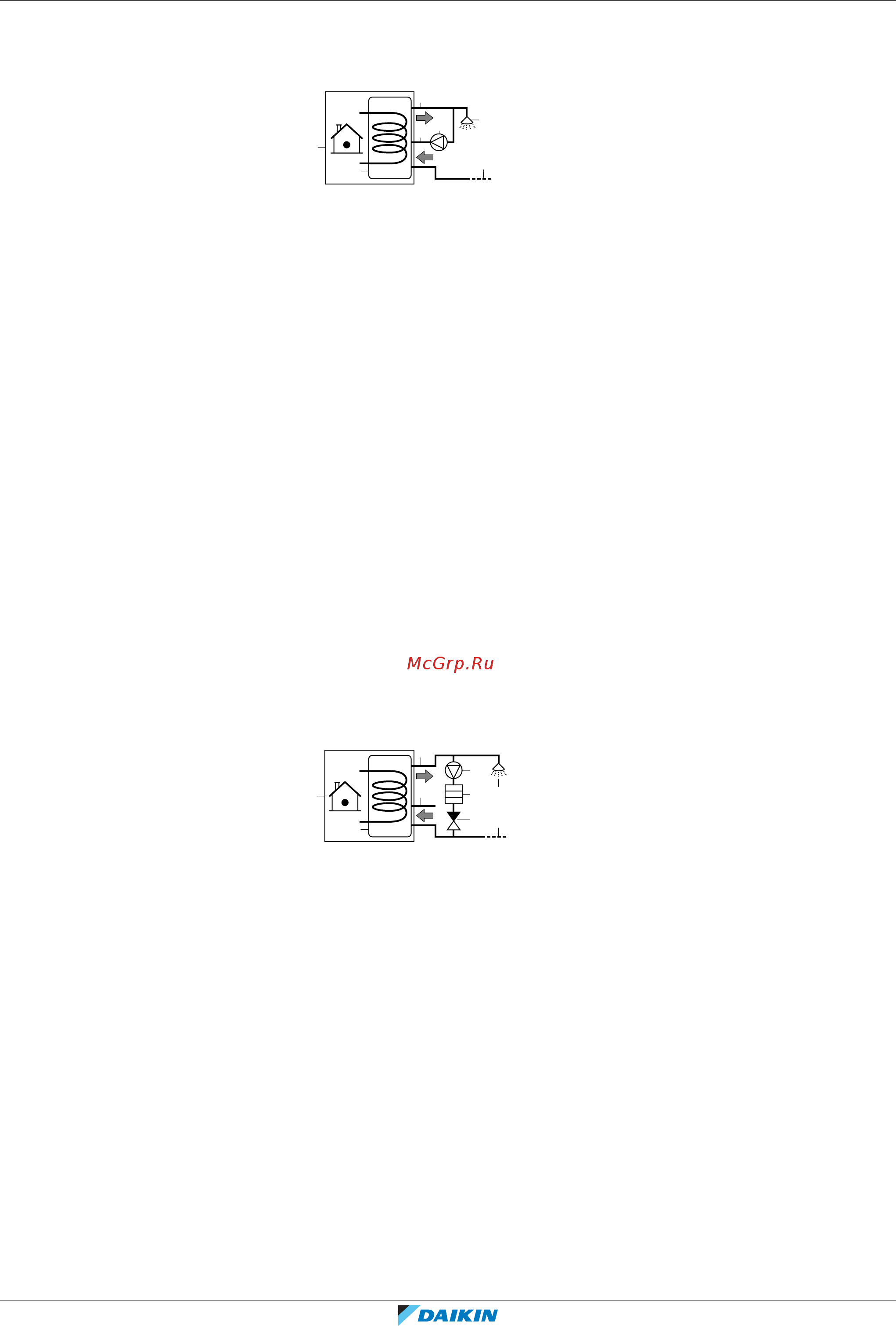

5.3.4 Насос ГВБП для быстрого нагрева воды
Настройка
f
a
g
h
i
c
b
a Внутренний агрегат
b Резервуар ГВБП
c Насос ГВБП (приобретается по месту установки)
f Душ (приобретается по месту установки)
g Холодная вода
h ВЫХОД горячей воды бытового потребления
i Рециркуляционное соединение
▪ При подсоединении насоса ГВБП горячая вода будет моментально
подаваться из крана.
▪ Насос ГВБП и его установка производятся на месте и входят в обязанности
установщика. Подключение электропроводки см. в «7.9.12 Подключение
насоса горячей воды бытового потребления» [498].
▪ Для получения дополнительной информации о подключении
рециркуляционного соединения см. раздел «7Монтаж» [459].
Конфигурирование
▪ Дополнительную информацию см. в разделе «8Конфигурирование» [4103].
▪ Через интерфейс пользователя можно запрограммировать расписание
управления насосом ГВБП. Дополнительная информация приведена в
руководстве по применению для пользователя.
5.3.5 Насос ГВБП для дезинфекции
Настройка
c
a
b
d f
e g
h
i
a Внутренний агрегат
b Резервуар ГВБП
c Насос ГВБП (приобретается по месту установки)
d Нагревательный элемент (приобретается по месту установки)
e Обратный клапан (приобретается на месте)
f Душ (приобретается по месту установки)
g Холодная вода
h ВЫХОД горячей воды бытового потребления
i Рециркуляционное соединение
▪ За монтаж насоса горячей воды бытового потребления, который
приобретается по месту, отвечает установщик. Подключение
электропроводки см. в «7.9.12Подключение насоса горячей воды бытового
потребления» [498].
▪ Если действующие нормативы требуют проводить дезинфекцию при
температуре выше максимальной уставки температуры в резервуаре (см.
[2-03] в таблице местных настроек), то можно присоединить насос ГВБП и
нагревательный элемент, как показано выше.
▪ Если действующие нормативы требуют дезинфекции трубопроводов воды
до места отвода, можно соединить насос ГВБП и нагревательный элемент
(при необходимости), как показано выше.
